| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EFFEMAX |
| إصدار الشهادات: | No |
| رقم الموديل: | كربيد يميل |
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| الأسعار: | 30-350USD |
| تفاصيل التغليف: | صندوق خشبي خالي من التبخير |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 قطعة / م |
| مادة: | 8CrV 80CrV2 75Cr1 | يكتب: | كربيد يميل شفرة المنشار |
|---|---|---|---|
| القطر: | 1500 ملم | طلب: | معيار واجهة برمجة تطبيقات الأنابيب السلس |
| عدد الأسنان: | 140 |

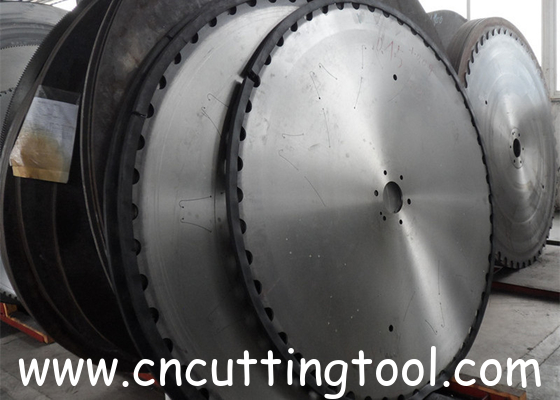

شفرة منشار دائري مغطاة بالكربيد لقطع المعادن بدقة بـ 140 سنًا
شفرة المنشار الدائري المصنوعة من كربيد التنجستن مناسبة للاستخدام في درجة حرارة الغرفة، مع منشار قطع مخصص يدعم استخدام شفرة المنشار، ومادة شفرة المنشار هي 8CrV، 75Cr1، 80CrV2 وغيرها من الفولاذ الأدوات السبائكية عالية الجودة من خلال المعالجة الحرارية وعمليات التصنيع، لتحقيق خصائص ميكانيكية جيدة، في محيط الشفرة الخارجي مع جزيئات دقيقة ملحومة أو قطع كربيد بجزيئات فائقة الدقة، ثم من خلال آلة طحن VOLLMER الدقيقة للأسنان لطحن شكل السن المطلوب، وفقًا لأجزاء القطع المختلفة، تنقسم بشكل عام إلى قطع أنابيب الصلب، قطع صفوف أنابيب الصلب، قطع السكك الحديدية، قطع قضبان الألومنيوم المستديرة، قطع مقاطع الألومنيوم، قطع المعادن غير الحديدية، شفرة منشار تحديد مقاطع أنابيب الصلب CNC، شفرة منشار القطع السريع فائقة الرقة وما إلى ذلك.

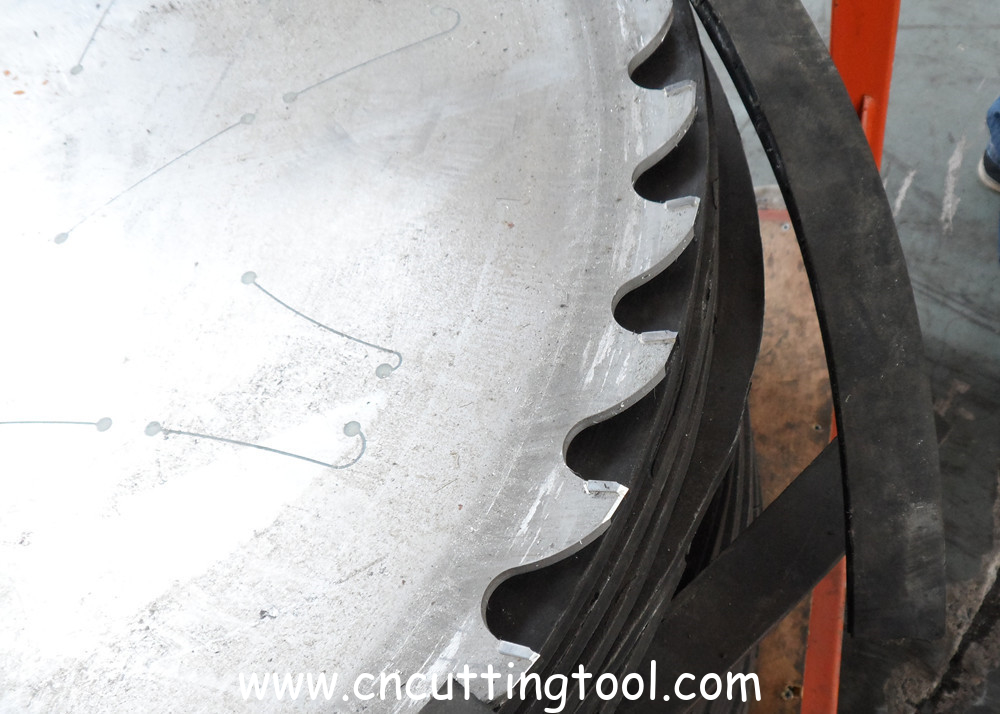

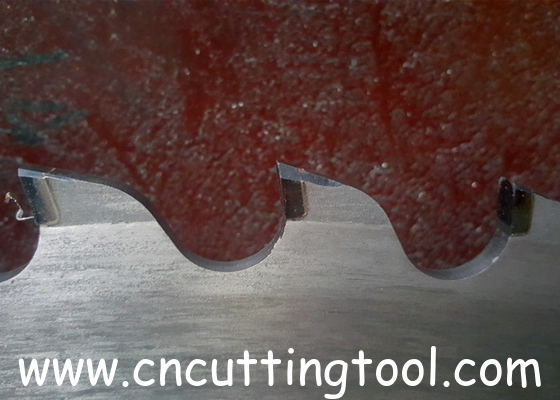

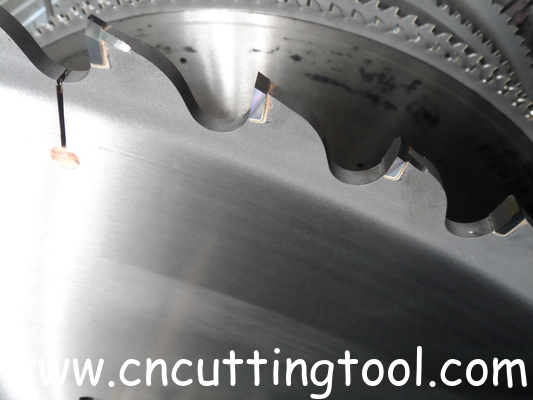

شفرات المناشير الباردة المغطاة بكربيد التنجستن (TCT) مصنوعة من جسم فولاذي سبائكي وإدراجات كربيد التنجستن ملحومة على أطراف الأسنان. يتم طحن هذه الأطراف على جميع الأسطح لإنشاء خلوص مماس وشعاعي وتوفير زوايا القطع والخلوص المناسبة للأسنان. عادة ما يتم تصنيع الجسم السبائكي من مادة مقاومة للتآكل مثل فولاذ الكروم والفاناديوم، معالج حرارياً إلى 38/42 HRc. يمكن لإدراجات كربيد التنجستن العمل في درجات حرارة أعلى بكثير من شفرات المناشير الباردة المصنوعة من HSS الصلب، لذلك، عادة ما يتم تشغيل شفرات المناشير الباردة TCT بسرعات سطحية أعلى بكثير. هذا يسمح للشفرات المغطاة بالكربيد بالقطع بمعدلات أسرع مع الحفاظ على حمل رقاقة مقبول لكل سن. إدراجات كربيد التنجستن صلبة للغاية (98 HRc) وقادرة على عمر تآكل طويل جدًا. ومع ذلك، فهي أقل مقاومة للصدمات من شفرات المناشير الباردة المصنوعة من HSS الصلب. أي اهتزاز أثناء عملية القطع قد يتلف الأسنان بشدة.
شفرة منشار دائري مغطاة بالكربيد (TCT) تستخدم لقضبان الصلب المستديرة
تستخدم بشكل أساسي لقطع قضبان الصلب المستديرة في الحالة الباردة؛ يمكن أن يصل قطر القطع إلى 450 مم. يمكن استخدامها أيضًا لقطع سكك الحديد في درجة الحرارة العادية واستخدامها مع أنواع مختلفة من آلات القطع في الداخل والخارج.
| القطر | فتحة المحور | قطر فتحة الدبوس | قطر دائرة مسامير التثبيت (PCD) | السماكة | عرض القطع | عدد الأسنان |
| 540 | 60 | 22 | 120 | 5.0 | 6.5 | 60,80 |
| 830 | 100 | 25 | 200 | 5.5 | 7.0 | 70,100 |
| 965 | 100 | 30 | 250 | 6.5 | 8.0 | 50,60 |
| 1080 | 100 | 30 | 250 | 6.5 | 8.0 | 60,80 |
| 1250 | 100 | 30 | 250 | 7.0 | 8.5 | 50,80 |
| 1500 | 100 | 30 | 250 | 8.0 | 9.5 | 50,80 |
شفرة منشار دائري مغطاة بالكربيد (TCT) تستخدم لأنابيب الصلب السلس
تستخدم بشكل أساسي لقطع الأنابيب المختلفة في الحالة المبردة والمستقيمة بعد الدرفلة الساخنة من مصنع أنابيب الصلب السلس. يمكن لشفرة المنشار قطع عدة أنابيب فولاذية في صف واحد في كل مرة. يمكن استخدامها مع أنواع مختلفة من آلات القطع في الداخل والخارج.
| القطر | فتحة المحور | قطر فتحة الدبوس | قطر دائرة مسامير التثبيت (PCD) | السماكة | عرض القطع | عدد الأسنان |
| 800 | 80 | 25 | 180 | 5.0 | 6.5 | 80,100 |
| 1020 | 100 | 27 | 200 | 5.5 | 7.0 | 100,120 |
| 1120 | 100 | 30 | 250 | 5.5 | 7.0 | 130,150 |
| 1250 | 100 | 30 | 250 | 5.5 | 7.0 | 150,160 |
| 1400 | 100 | 30 | 250 | 6.5 | 8.0 | 160,180 |
| 1680 | 100 | 30 | 250 | 8.0 | 9.5 | 160,180 |
شفرة منشار دائري مغطاة بالكربيد (TCT) لآلات قطع مقاطع أنابيب الصلب
الشفرة مصنوعة من مادة وعملية خاصة، ويمكن استخدامها لقطع الأنابيب الملحومة المستقيمة ERW الكبيرة والأنابيب الفولاذية السلسة. يمكن أن يصل قطر القطع إلى φ630 مم، ويمكن أن تصل سماكة الأنابيب إلى 50 مم. تتميز بالكثير من المزايا، مثل جودة القطع الجيدة، وتوفير الطاقة، والسلامة، وتقليل الضوضاء، وما إلى ذلك. إنها أداة قطع متقدمة يمكن استخدامها مع أنواع مختلفة من آلات قطع مقاطع أنابيب الصلب في الداخل والخارج.
| القطر | فتحة المحور | قطر فتحة الدبوس | قطر دائرة مسامير التثبيت (PCD) | السماكة | عرض القطع | عدد الأسنان |
| 300 | 50 | 15 | 160 | 2.2 | 2.8 | 50,60 |
| 355 | 80 | 18 | 160 | 2.5 | 3.3 | 64,72 |
| 380 | 115 | 20 | 200 | 3.0 | 4.0 | 52,70 |
| 400 | 115 | 20 | 200 | 3.3 | 4.3 | 52,80 |
| 450 | 120 | 20 | 225 | 3.8 | 4.8 | 60,80 |
| 500 | 120 | 20 | 250 | 4.0 | 5.0 | 60,80 |

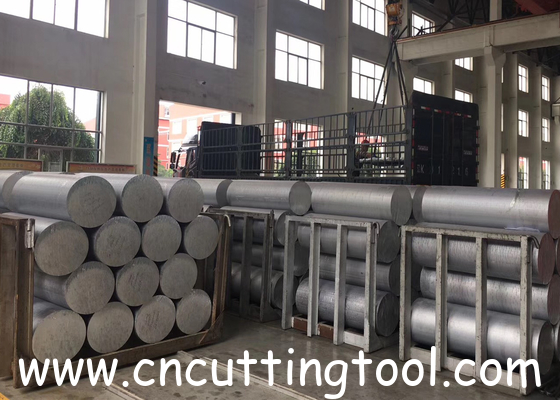

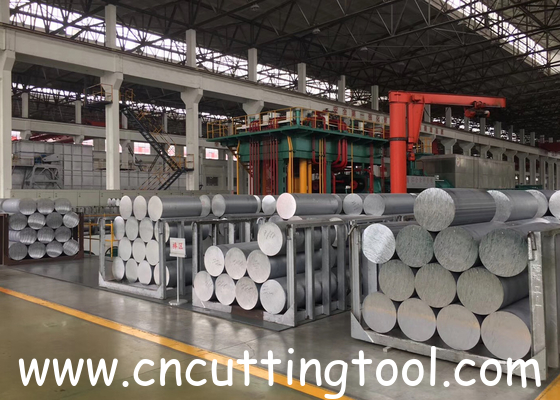

شفرة منشار دائري مغطاة بالكربيد (TCT) للمواد القضبانية
تستخدم بشكل أساسي لقطع مواد قضبان الألومنيوم ذات المقاطع المختلفة لمصنع معالجة الألومنيوم. يمكن أن يصل قطر القطع إلى 700 مم، ويمكن أن تصل سماكة قضبان الألومنيوم المسطحة إلى 700 مم.
| القطر | فتحة المحور | قطر فتحة الدبوس | قطر دائرة مسامير التثبيت (PCD) | السماكة | عرض القطع | عدد الأسنان |
| 700 | 80 | 18 | 180 | 4.5 | 6.5 | 64,72 |
| 810 | 80 | 20 | 200 | 5.0 | 7.0 | 60,72 |
| 1000 | 100 | 20 | 220 | 5.5 | 7.5 | 72,80 |
| 1200 | 100 | 22 | 250 | 6.5 | 8.5 | 80,100 |
| 1600 | 200 | 25 | 300 | 8.5 | 10.5 | 72,80 |
| 1800 | 240 | 30 | 350 | 10.5 | 14.5 | 60,72 |
| 2000 | 240 | 30 | 350 | 11.0 | 15.0 | 70,100 |
| 2200 | 240 | 30 | 350 | 11.5 | 15.5 | 90,120 |
شفرة منشار دائري مغطاة بالكربيد (TCT) لمقاطع الألومنيوم
تستخدم بشكل أساسي لقطع المقاطع الألومنيوم. يمكن استخدامها مع أنواع مختلفة من خطوط إنتاج البثق التي تقل قدرتها عن 12.5 ألف طن. يمكن أن يصل قطر القطع إلى 700 مم.
| القطر | فتحة المحور | قطر فتحة الدبوس | قطر دائرة مسامير التثبيت (PCD) | السماكة | عرض القطع | عدد الأسنان |
| 350 | 30 | 12 | 80 | 2.2 | 3.2 | 100,120 |
| 500 | 32 | 12 | 100 | 2.8 | 3.8 | 100,128 |
| 610 | 50 | 15 | 120 | 4.2 | 5.2 | 90,120 |
| 800 | 80 | 15 | 150 | 5.5 | 7.0 | 100,120 |
| 1000 | 100 | 18 | 200 | 6.5 | 8.0 | 120,160 |
| 1250 | 100 | 22 | 250 | 6.5 | 8.0 | 180,200 |
| 1400 | 100 | 22 | 250 | 7.0 | 8.5 | 200,220 |
| 1560 | 120 | 25 | 280 | 8.0 | 9.5 | 220,240 |
| 1800 | 150 | 30 | 300 | 8.5 | 10.0 | 230,250 |
