| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EFFEMAX |
| إصدار الشهادات: | No |
| رقم الموديل: | كربيد يميل |
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| الأسعار: | 30-350USD |
| تفاصيل التغليف: | صندوق خشبي خالي من التبخير |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 قطعة / م |
| مادة: | 8CRV 80CRV2 75CR1 | يكتب: | كربيد يميل شفرة المنشار |
|---|---|---|---|
| القطر: | 660-2200 مم | طلب: | شريط الألمنيوم الصلب |
| درجة النقط: | (ب، ك) |
شفرة منشار TCT مقاس 660-2200 مم لقطع دقيق مع طرف P/K

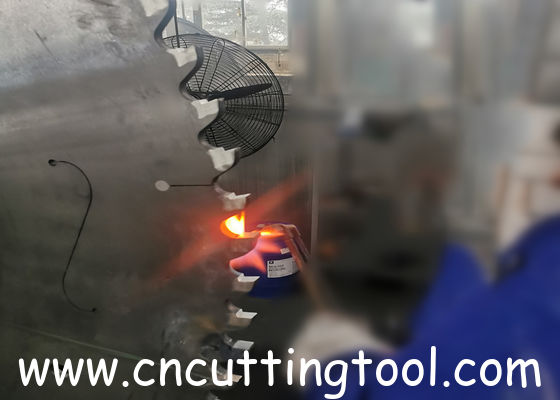

شفرة المنشار الدائري المصنوعة من كربيد التنجستن مناسبة للاستخدام في درجة حرارة الغرفة، مع منشار قطع مخصص يدعم استخدام شفرة المنشار، ومادة شفرة المنشار الدائري هي 8CrV، 75Cr1، 80CrV2 وغيرها من الفولاذ عالي الجودة من سبائك الأدوات من خلال المعالجة الحرارية وعمليات التصنيع، لتحقيق خصائص ميكانيكية جيدة، في محيط شفرة المنشار مع جزيئات دقيقة ملحومة أو قطع كربيد فائقة الدقة، ثم من خلال آلة طحن VOLLMER الدقيقة للأسنان لطحن شكل السن المطلوب، وفقًا لأجزاء القطع المختلفة، تنقسم بشكل عام إلى قطع أنابيب الصلب، وقطع صفوف أنابيب الصلب، وقطع السكك الحديدية، وقطع قضبان الألومنيوم المستديرة، وقطع مقاطع الألومنيوم، وقطع المعادن غير الحديدية، وشفرة منشار تحديد مقاطع أنابيب الصلب CNC، وشفرة منشار القطع السريع فائقة الرقة وما إلى ذلك.

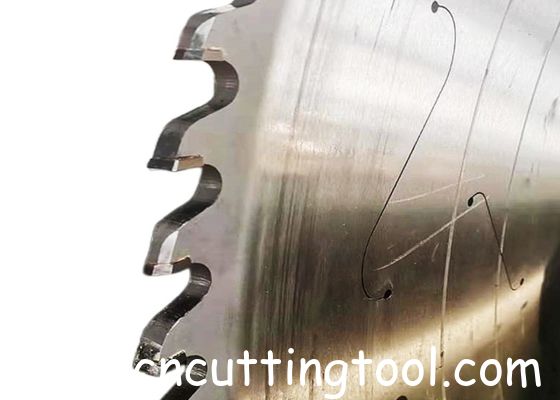

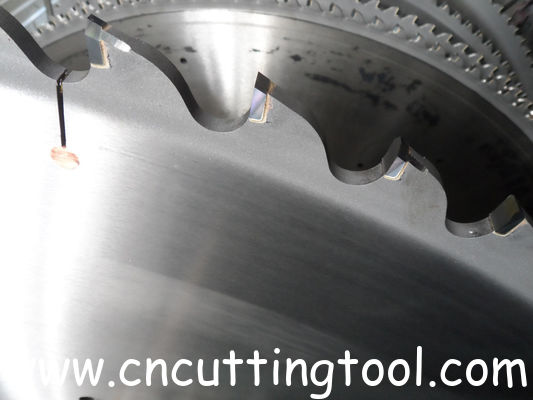

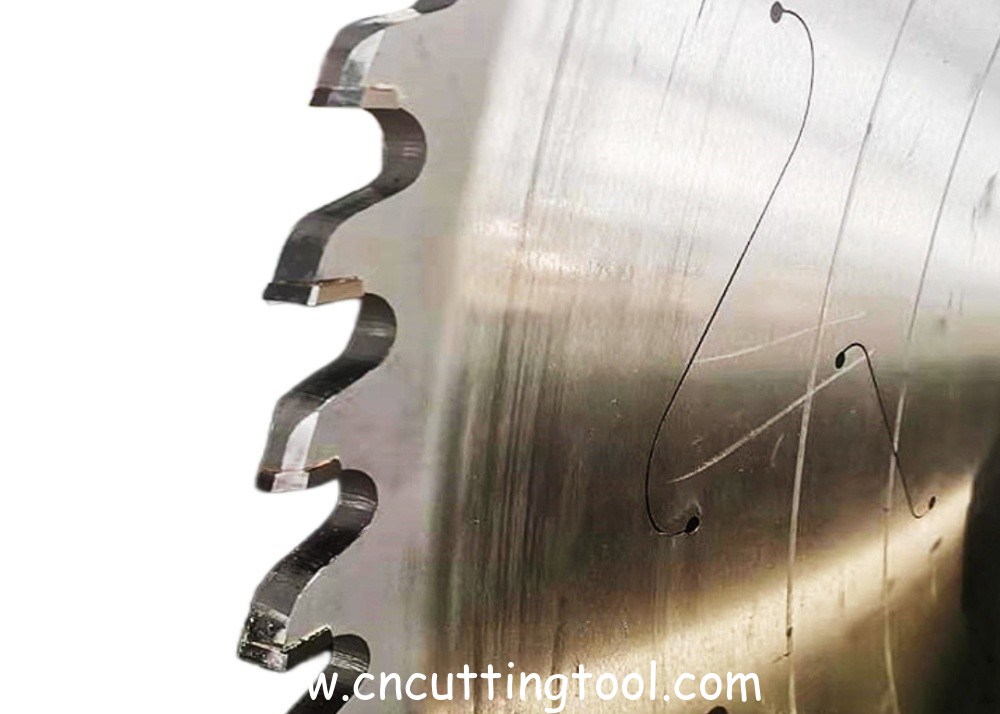

شفرات المنشار الباردة ذات الأطراف الكربيدية (TCT) مصنوعة من جسم من سبائك الصلب وإدراجات كربيد التنجستن ملحومة بأطراف الأسنان. يتم طحن هذه الأطراف على جميع الأسطح لإنشاء خلوص مماس وشعاعي وتوفير زوايا القطع والخلوص المناسبة للأسنان. عادة ما يتم تصنيع جسم السبائك من مادة مقاومة للتآكل مثل فولاذ الكروم والفاناديوم، معالج حرارياً إلى 38/42 HRc. يمكن لأطراف كربيد التنجستن العمل في درجات حرارة أعلى بكثير من شفرات المنشار الباردة المصنوعة من HSS الصلب، لذلك، عادة ما يتم تشغيل شفرات المنشار الباردة ذات الأطراف الكربيدية بسرعات سطحية أعلى بكثير. هذا يسمح للشفرات ذات الأطراف الكربيدية بالقطع بمعدلات أسرع مع الحفاظ على حمل رقاقة مقبول لكل سن. إدراجات كربيد التنجستن صلبة للغاية (98 HRc) وقادرة على عمر تآكل طويل جدًا. ومع ذلك، فهي أقل مقاومة للصدمات من شفرات المنشار الباردة المصنوعة من HSS الصلب. أي اهتزاز أثناء عملية القطع قد يتلف الأسنان بشدة.
علامات: قطع بارد للفولاذ الصلب
تطبيق شفرة منشار TCT مقاس 660-2200 مم لقطع دقيق مع طرف P/K
شفرة منشار دائرية ذات أطراف كربيدية (TCT) تستخدم لقضبان الصلب المستديرة

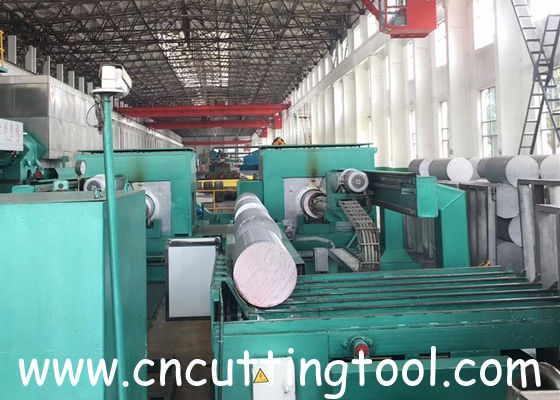

تستخدم بشكل أساسي لقطع قضبان الصلب المستديرة في حالة البرد؛ يمكن أن يصل قطر القطع إلى 450 مم. يمكن استخدامها أيضًا لقطع سكك الحديد في درجة الحرارة العادية واستخدامها مع أنواع مختلفة من آلات القطع في الداخل والخارج.
| القطر | فتحة المحور | قطر فتحة الدبوس | PCD لفتحات الدبوس | السماكة | عرض القطع | عدد الأسنان |
| 540 | 60 | 22 | 120 | 5.0 | 6.5 | 60,80 |
| 830 | 100 | 25 | 200 | 5.5 | 7.0 | 70,100 |
| 965 | 100 | 30 | 250 | 6.5 | 8.0 | 50,60 |
| 1080 | 100 | 30 | 250 | 6.5 | 8.0 | 60,80 |
| 1250 | 100 | 30 | 250 | 7.0 | 8.5 | 50,80 |
| 1500 | 100 | 30 | 250 | 8.0 | 9.5 | 50,80 |
شفرة منشار دائرية ذات أطراف كربيدية (TCT) لأنابيب الصلب غير الملحومة
تستخدم بشكل أساسي لقطع الأنابيب المختلفة في حالة التبريد والاستقامة بعد الدرفلة الساخنة من مصنع أنابيب الصلب غير الملحومة. يمكن لشفرة المنشار قطع عدة أنابيب فولاذية في صف واحد في كل مرة. يمكن استخدامها مع أنواع مختلفة من آلات القطع في الداخل والخارج.
| القطر | فتحة المحور | قطر فتحة الدبوس | PCD لفتحات الدبوس | السماكة | عرض القطع | عدد الأسنان |
| 800 | 80 | 25 | 180 | 5.0 | 6.5 | 80,100 |
| 1020 | 100 | 27 | 200 | 5.5 | 7.0 | 100,120 |
| 1120 | 100 | 30 | 250 | 5.5 | 7.0 | 130,150 |
| 1250 | 100 | 30 | 250 | 5.5 | 7.0 | 150,160 |
| 1400 | 100 | 30 | 250 | 6.5 | 8.0 | 160,180 |
| 1680 | 100 | 30 | 250 | 8.0 | 9.5 | 160,180 |
شفرة منشار دائرية ذات أطراف كربيدية (TCT) لآلات قطع مقاطع أنابيب الصلب
تم تصنيع شفرة المنشار من مادة وعملية خاصة، ويمكن استخدامها لقطع أنابيب اللحام المستقيمة ERW الكبيرة وأنابيب الصلب غير الملحومة. يمكن أن يصل قطر القطع إلى φ630 مم، ويمكن أن تصل سماكة الأنابيب إلى 50 مم. تتميز بالعديد من المزايا، مثل جودة القطع الجيدة، وتوفير الطاقة، والسلامة، وتقليل الضوضاء، وما إلى ذلك. إنها أداة قطع متقدمة يمكن استخدامها مع أنواع مختلفة من آلات قطع مقاطع أنابيب الصلب في الداخل والخارج.
| القطر | فتحة المحور | قطر فتحة الدبوس | PCD لفتحات الدبوس | السماكة | عرض القطع | عدد الأسنان |
| 300 | 50 | 15 | 160 | 2.2 | 2.8 | 50,60 |
| 355 | 80 | 18 | 160 | 2.5 | 3.3 | 64,72 |
| 380 | 115 | 20 | 200 | 3.0 | 4.0 | 52,70 |
| 400 | 115 | 20 | 200 | 3.3 | 4.3 | 52,80 |
| 450 | 120 | 20 | 225 | 3.8 | 4.8 | 60,80 |
| 500 | 120 | 20 | 250 | 4.0 | 5.0 | 60,80 |
شفرة منشار دائرية ذات أطراف كربيدية (TCT) لمواد القضبان

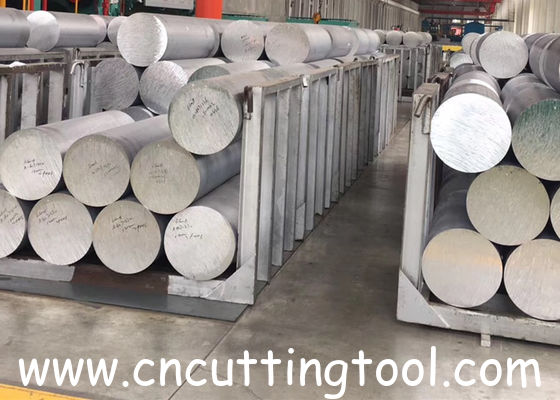

تستخدم بشكل أساسي لقطع مواد قضبان الألومنيوم ذات المقاطع المختلفة لمصنع معالجة الألومنيوم. يمكن أن يصل قطر القطع إلى 700 مم، ويمكن أن تصل سماكة قضبان الألومنيوم المسطحة إلى 700 مم.
| القطر | فتحة المحور | قطر فتحة الدبوس | PCD لفتحات الدبوس | السماكة | عرض القطع | عدد الأسنان |
| 700 | 80 | 18 | 180 | 4.5 | 6.5 | 64,72 |
| 810 | 80 | 20 | 200 | 5.0 | 7.0 | 60,72 |
| 1000 | 100 | 20 | 220 | 5.5 | 7.5 | 72,80 |
| 1200 | 100 | 22 | 250 | 6.5 | 8.5 | 80,100 |
| 1600 | 200 | 25 | 300 | 8.5 | 10.5 | 72,80 |
| 1800 | 240 | 30 | 350 | 10.5 | 14.5 | 60,72 |
| 2000 | 240 | 30 | 350 | 11.0 | 15.0 | 70,100 |
| 2200 | 240 | 30 | 350 | 11.5 | 15.5 | 90,120 |
شفرة منشار دائرية ذات أطراف كربيدية (TCT) لمقاطع الألومنيوم
تستخدم بشكل أساسي لقطع المقاطع الألومنيوم. يمكن استخدامها مع أنواع مختلفة من خطوط إنتاج البثق التي تقل قدرتها عن 12.5 ألف طن. يمكن أن يصل قطر القطع إلى 700 مم.
| القطر | فتحة المحور | قطر فتحة الدبوس | PCD لفتحات الدبوس | السماكة | عرض القطع | عدد الأسنان |
| 350 | 30 | 12 | 80 | 2.2 | 3.2 | 100,120 |
| 500 | 32 | 12 | 100 | 2.8 | 3.8 | 100,128 |
| 610 | 50 | 15 | 120 | 4.2 | 5.2 | 90,120 |
| 800 | 80 | 15 | 150 | 5.5 | 7.0 | 100,120 |
| 1000 | 100 | 18 | 200 | 6.5 | 8.0 | 120,160 |
| 1250 | 100 | 22 | 250 | 6.5 | 8.0 | 180,200 |
| 1400 | 100 | 22 | 250 | 7.0 | 8.5 | 200,220 |
| 1560 | 120 | 25 | 280 | 8.0 | 9.5 | 220,240 |
| 1800 | 150 | 30 | 300 | 8.5 | 10.0 | 230,250 |
