| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EFFEMAX |
| إصدار الشهادات: | No |
| رقم الموديل: | أوتوماتيكي |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 10000-30000USD/SET |
| تفاصيل التغليف: | صندوق خشبي خالي من التبخير |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 50 مجموعة/م |
| القطر: | 1000-2200mm | طلب: | طحن وتلميع سطح شفرة المنشار |
|---|---|---|---|
| يكتب: | تلقائي | سماكة: | 4-16 ملم |

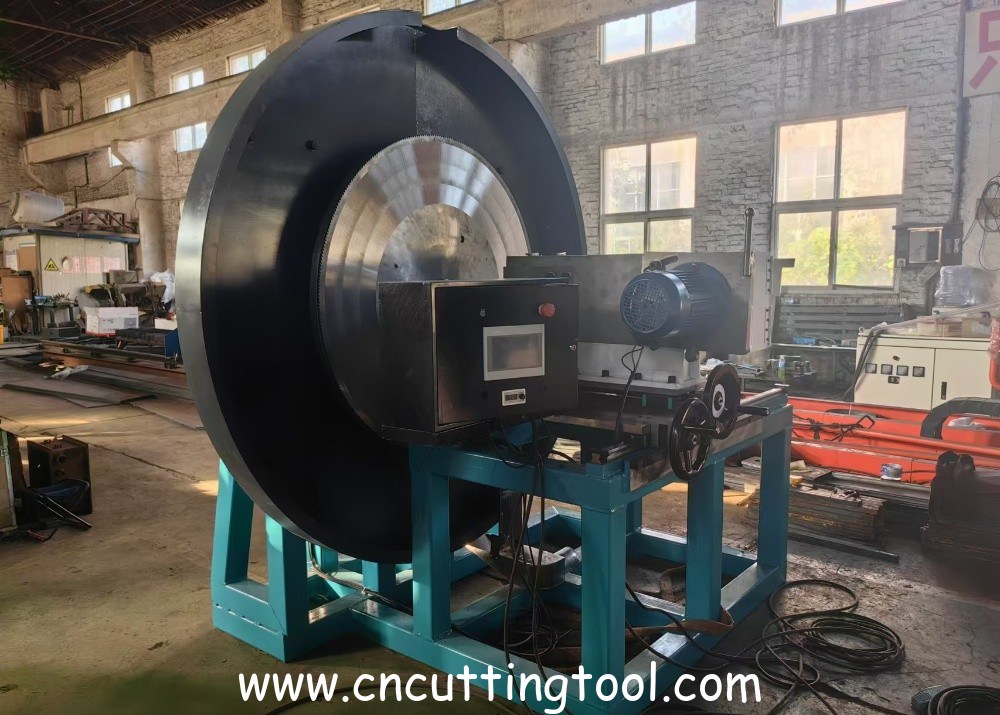

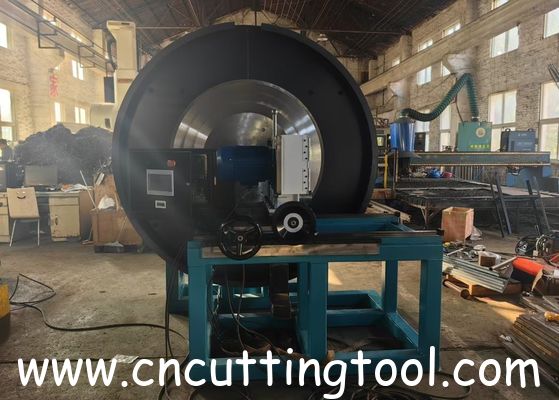

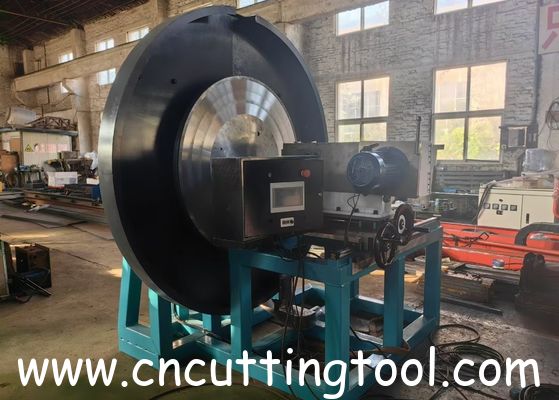

آلة شحذ وتلميع سطح شفرة المنشار للمعادن
تم تصميم آلة التلميع هذه لتحقيق تلميع شفرة المنشار المدببة ؛ إزالة الصدأ وتراكم القطع على سطح شفرة المنشار التي تم إصلاحها. يمكن استخدامه للتلميع الدقيق على سطح شفرة المنشار المسطحة ؛ يمكن إزالة الصدأ والتراكم على سطح شفرة المنشار المعاد تشغيلها.
Mتكوين آلة شحذ وتلميع سطح شفرة المنشار للمعادن
تنقسم آلة التلميع إلى ثلاثة أجزاء: جزء الطاولة الدوارة ، وجزء المشي ، وجزء رأس الطحن.
1. جزء منضدة العمل: مواصفات معالجة شفرة المنشار القياسية 600-2200 مم (أفضل نطاق قابل للتطبيق 1000-2200) (يمكن أيضًا إنتاج معدات بمواصفات غير قياسية). نطاق سمك شفرة المنشار للتلميع هو 4-16 مم.
إطار منضدة العمل ملحوم بفولاذ مقطعي ، وتعتمد الطاولة الدوارة لمنضدة العمل هيكلًا من الفولاذ المصبوب. بعد التلدين ، لن يتشوه سطح الطاولة ويضمن أن منضدة العمل تتمتع بقوة كافية (كما هو موضح في الشكل 7). سطح منضدة العمل العلوي مصنوع من قطن مطاطي ناعم لتحقيق ثبات شفرة المنشار ومقاومة الانزلاق ، بحيث يمكن أن يكون لديها احتكاك كافٍ لتلبية احتياجات الطحن. تعتمد منضدة العمل مخفض + محرك حزام (كما هو موضح في الأشكال 6 و 9 و 14) ، وتبلغ طاقة المحرك 5.5 كيلو واط. بعد المرور عبر المخفض ، هناك عزم دوران كافٍ لدفع منضدة العمل للدوران وتلبية مقاومة طحن شفرة المنشار. يمكنها تحقيق تنظيم السرعة بدون خطوات من 0-65 دورة في الدقيقة (يمكن أيضًا تصميمها وفقًا للعميل) لتحقيق متطلبات السرعة في ظل أوضاع الطحن المختلفة. طالما تم ضمان زيت التشحيم الكافي لجزء منضدة العمل ، فلن تكون هناك حاجة إلى الصيانة والإصلاحات في غضون 10 سنوات.
تحتوي منضدة العمل على خزان مياه طحن مدمج ، وتوفر مضخة المياه الرافعة بقدرة 250 واط ما يكفي من مياه التبريد المتداولة لعجلة الطحن لرأس الطحن من خلال خط الأنابيب.

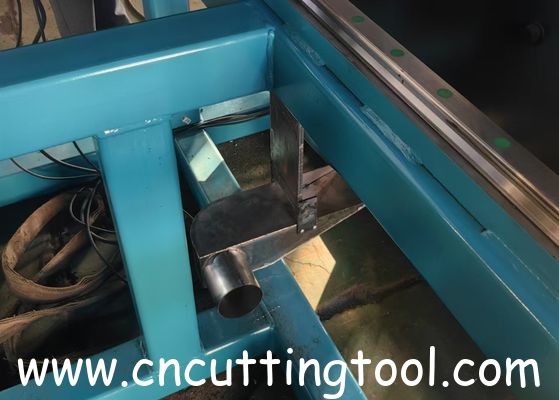

2. جزء المشي: يتكون قضيب التوجيه للمشي من مجموعتين من 40 زوجًا من قضبان التوجيه الخطية لتلبية استقامة السفر (كما هو موضح في الشكل 2). يتم تشغيل نقل الطاقة بواسطة محرك 1 كيلو واط لقيادة المخفض ، ويتم تشغيله بواسطة التروس والرفوف لتحقيق المشي. يتم تحقيق التبديل اليدوي والأوتوماتيكي عن طريق القابض. يتم تحقيق سرعة المشي الأوتوماتيكية بواسطة العاكس.
يمكن تعديل جزء المشي عن طريق المفصلة لتحقيق الطحن السطحي لشفرة المنشار بزاوية خلوص جانبية (كما هو موضح في الشكل 4). نطاق تعديل الزاوية هو 0-3 درجة.
3. جزء رأس الطحن: مقسم إلى تغذية رأس الطحن ، والمشي برأس الطحن ، ودوران رأس الطحن.
3.1. تنقسم تغذية رأس الطحن إلى وضعين للتغذية: يدوي وأوتوماتيكي. يتم تشغيل التغذية الأوتوماتيكية بواسطة محرك مؤازر لتحقيق تغذية موحدة وفقًا لكمية التغذية المحددة ؛ يمكن استخدام التغذية اليدوية لضبط كمية التغذية وفقًا لظروف عمل شفرة المنشار المختلفة عند إصلاح شفرة المنشار.
3.2. يتم تحريك رأس الطحن ذهابًا وإيابًا بواسطة التروس والرفوف. يمكن أن تحقق سرعة الحركة تشغيلًا من 0-0.8 م / دقيقة وفقًا للطحن والتلميع.

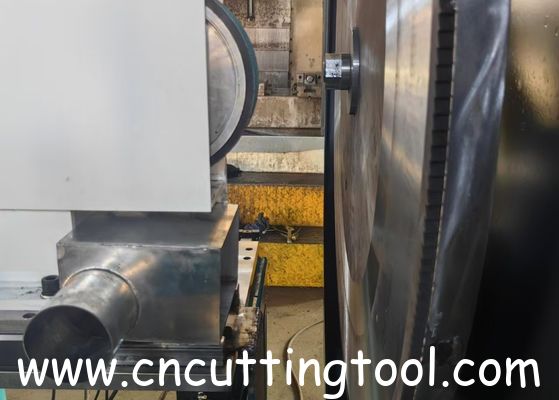

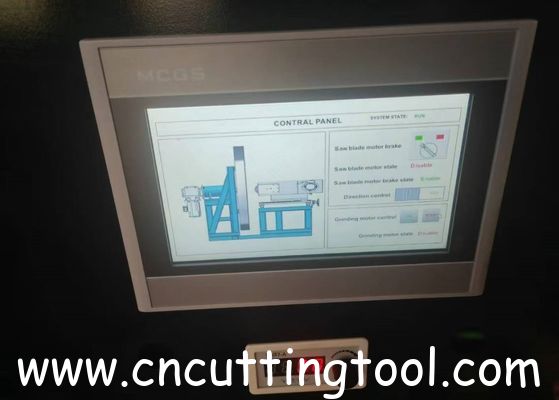

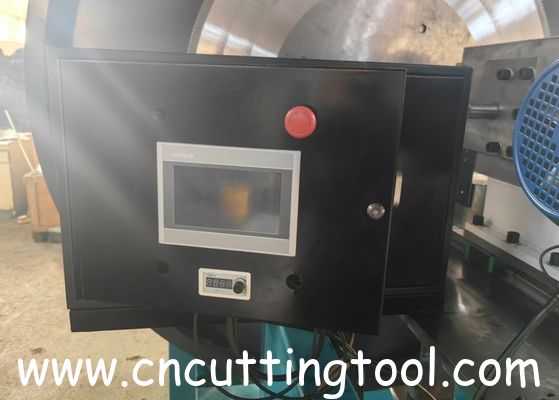

3.3. هناك نوعان من دوران رأس الطحن ، عجلة الطحن وحزام الطحن. وفقًا لظروف شفرة المنشار المختلفة ، فإن محرك عجلة الطحن لرأس الطحن هو 3 كيلو واط ، ويتم تشغيل عجلة الطحن بواسطة الحزام للدوران. يبلغ قطر عجلة الطحن 300 مم ؛ محرك محرك الحزام المغزل هو 5.5 كيلو واط. يتم تحقيق تبديل عجلة الطحن والحزام عن طريق تغيير عجلة الطحن أو الحزام. في الوقت نفسه ، هناك عناصر تحكم مختلفة للبدء والإيقاف على لوحة التحكم.
مواصفات آلة شحذ وتلميع سطح شفرة المنشار للمعادن
| لاالاسم | البيانات | ملاحظة | 1 |
| نطاق قطر شفرة المنشار | 1000-2200 مم | 2 | |
| نطاق سمك شفرة المنشار | 4-16 مم | 3 | |
| طاقة محرك العمود الرئيسي | 5.5 كيلو واط | 4 | |
| طاقة محرك عجلة الطحن | 3 كيلو واط | 5 | |
| قطر عجلة الطحن | 300 مم | 6 | |
| وضع الطحن | عجلة الطحن أو حزام الطحن | 7 | |
| سرعة الحركة | 0-0.8 م / دقيقة | 8 | |
| نطاق تعديل الزاوية | 0-3 درجة | 9 | |
| خزان المياه المدمج | 250 واط | 10 | |
| مصدر الطاقة | تيار متردد 380 فولت 3 أطوار 50 هرتز | العلامات: |
