| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EFFEMAX |
| إصدار الشهادات: | No |
| رقم الموديل: | TCT |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | 300-500 USD/PC |
| تفاصيل التغليف: | صندوق خشبي خالي من التبخير |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500 قطعة / م |
| المواد: | 8سي آر في | نصائح: | كربيد |
|---|---|---|---|
| رقم الأسنان: | 140 ز | مواد القطع: | المعدن |
| ضياء: | 700 ملم |

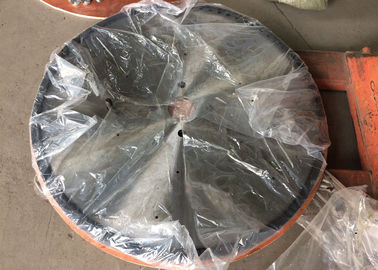

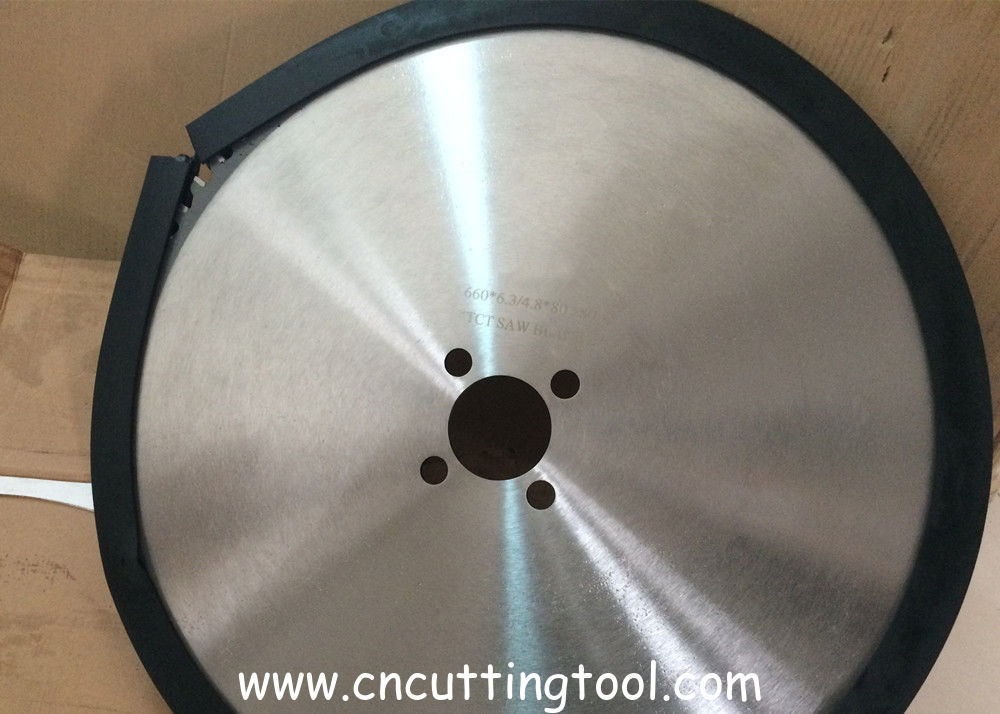

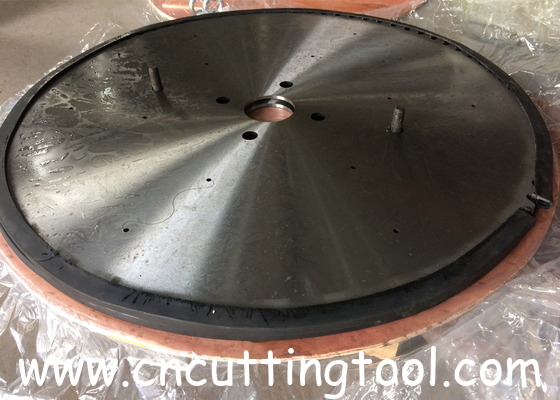

شفرة منشار دائرية فولاذية هيكلية مقطوعة على البارد 8CrV ذات أطراف من كربيد التنجستن

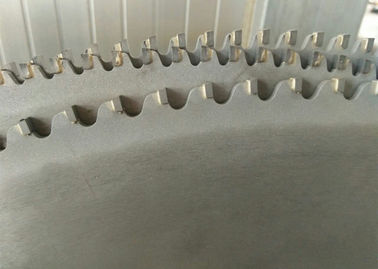

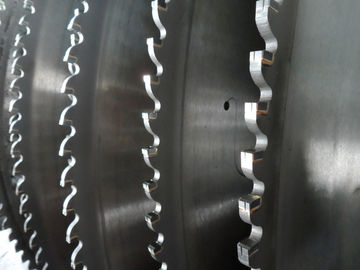

تصنع شفرات المنشار البارد ذات الأطراف المصنوعة من كربيد التنجستن (TCT) بهيكل من سبائك الفولاذ وشرائح كربيد التنجستن ملحومة بأطراف الأسنان. يتم طحن هذه الأطراف على جميع الأسطح لإنشاء خلوص مماسي وشعاعي وتوفير زوايا القطع والخلوص المناسبة على الأسنان. يتكون الهيكل المصنوع من السبائك بشكل عام من مادة مقاومة للتآكل مثل فولاذ الكروم الفاناديوم، والمعالج حرارياً إلى 38/42 HRc. يمكن لأطراف كربيد التنجستن أن تعمل في درجات حرارة أعلى بكثير من شفرات المنشار البارد HSS الصلبة، لذلك، عادة ما يتم تشغيل شفرات المنشار البارد TCT بسرعات سطحية أعلى بكثير. يسمح هذا للشفرات ذات الأطراف الكربيدية بالقطع بمعدلات أسرع مع الحفاظ على حمل رقاقة مقبول لكل سن. تعتبر شرائح كربيد التنجستن صلبة للغاية (98 HRc) وقادرة على عمر افتراضي طويل جدًا. ومع ذلك، فهي أقل مقاومة للصدمات من شفرات المنشار البارد HSS الصلبة. قد يؤدي أي اهتزاز أثناء عملية القطع إلى إتلاف الأسنان بشدة.
أطراف كربيد
الأنابيب والمواد الصلبة
الفولاذ المقاوم للصدأ، وسبائك الفولاذ والفولاذ ذو الأغراض الخاصة
محتوى الكربون أكبر من 0.45%
أطراف كربيد مطلية
الأنابيب والمواد الصلبة
سبائك الفولاذ عالية الكربون
يقلل من التآكل الحراري والتشوه
المزايا:
تكلفة أقل لكل قطعة
مجموعة واسعة من عدد الأسنان لاستيعاب الجزء الخاص بك
تضمن الألواح الصلبة والمسطحة للغاية عمليات قطع دقيقة خالية من التشوه
زيادة الإنتاجية (وقت تعطل أقل)
جودة قطع ممتازة
المواد المقترحة للقطع:
فولاذ منخفض الكربون
الفولاذ المقاوم للصدأ
فولاذ عالي الكربون
المواد الصلبة والأنابيب
شفرة منشار دائرية ذات أطراف كربيد (TCT) للفولاذ المقطعي
تُستخدم بشكل أساسي لقطع العوارض H والقنوات والزوايا والمربعات المجوفة. يمكن استخدامه أيضًا لقطع القضبان الفولاذية ذات درجة الحرارة العادية واستخدامه مع أنواع مختلفة من آلات القطع في الداخل والخارج.
| القطر | فتحة التجويف | قطر فتحة الدبوس | PCD لفتحات الدبوس | السماكة | عرض القطع | عدد الأسنان |
| 540 | 60 | 22 | 120 | 5.0 | 6.5 | 60,80 |
| 830 | 100 | 25 | 200 | 5.5 | 7.0 | 70,100 |
| 965 | 100 | 30 | 250 | 6.5 | 8.0 | 50,60 |
| 1080 | 100 | 30 | 250 | 6.5 | 8.0 | 60,80 |
| 1250 | 100 | 30 | 250 | 7.0 | 8.5 | 50,80 |
| 1500 | 100 | 30 | 250 | 8.0 | 9.5 | 50,80 |
حجم مادة القطع
| العارضة H | القناة | الزاوية |
| 100x100x6/8 | 75x40 | 50x50x6 |
| 150x150x7/10 | 100x50 | 75x75x6 |
| 175x175x5.5/8 | 125x65x6/8 | 90x90x10 |
| 200x200x8/12 | 150x75x6.5/10 | 130x130x12 |
| 250x125x6/9 | 200x90 | 150x150x15 |
| 300x150x6.5/9 | 300x90x9/13 | 175x175x15 |
| 400x200x8/13 | 380x100x13/20 | 200x200x20 |
