| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EFFEMAX |
| إصدار الشهادات: | No |
| رقم الموديل: | أوتوماتيكي |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 10000-30000USD/SET |
| تفاصيل التغليف: | صندوق خشبي خالي من التبخير |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 50 مجموعة/م |
| القطر: | 1000-2200mm | طلب: | تلميع سطح شفرة المنشار |
|---|---|---|---|
| يكتب: | طحن رطب | يتحكم: | محرك |

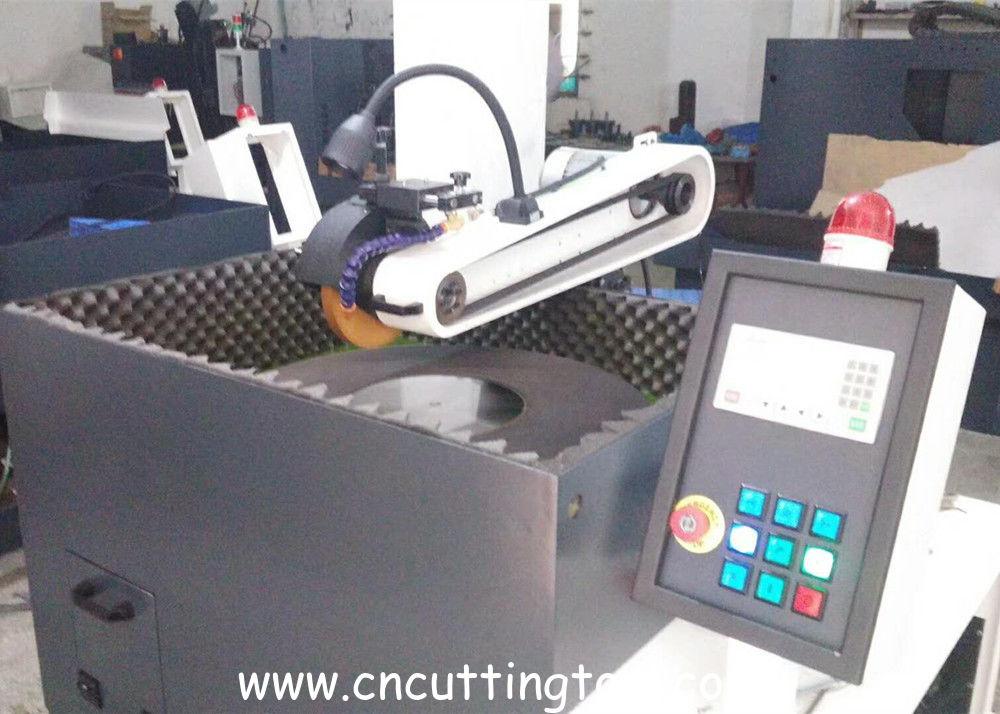

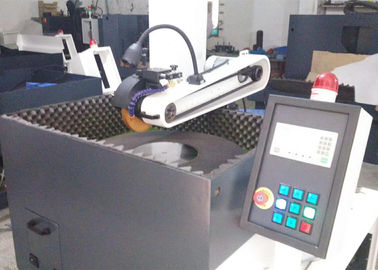

آلة تلميع وصقل شفرات المنشار الدائرية الأوتوماتيكية الرطبة

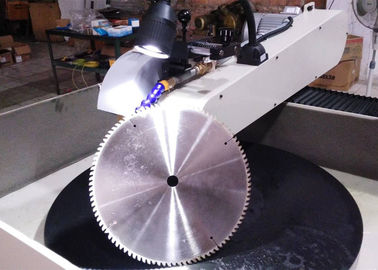

تم تصميم آلة التلميع هذه لتحقيق تلميع شفرة المنشار المدببة؛ وإزالة الصدأ وتراكم القطع على سطح شفرة المنشار التي تم إصلاحها. يمكن استخدامه للتلميع الدقيق على سطح شفرة المنشار المسطحة؛ يمكن إزالة الصدأ والتراكم على سطح شفرة المنشار التي تمت إعادة تشغيلها.
تنقسم آلة التلميع إلى ثلاثة أجزاء: جزء الطاولة الدوارة، وجزء المشي، وجزء رأس الطحن.
1. جزء منضدة العمل: مواصفات معالجة شفرة المنشار القياسية 600-2200 مم (أفضل نطاق قابل للتطبيق 1000-2200) (يمكن أيضًا إنتاج معدات بمواصفات غير قياسية). نطاق سمك شفرة المنشار للتلميع هو 4-16 مم.
إطار منضدة العمل ملحوم بفولاذ مقطعي، وتعتمد الطاولة الدوارة لمنضدة العمل هيكلًا من الفولاذ المصبوب. بعد التلدين، لن تتشوه سطح الطاولة وتضمن أن منضدة العمل تتمتع بقوة كافية (كما هو موضح في الشكل 7). السطح العلوي لمنضدة العمل مصنوع من قطن مطاطي ناعم لتحقيق ثبات شفرة المنشار ومقاومتها للانزلاق، بحيث يمكن أن يكون لديها احتكاك كافٍ لتلبية احتياجات الطحن. تعتمد منضدة العمل مخفض السرعة + محرك سير (كما هو موضح في الأشكال 6 و 9 و 14)، وتبلغ قدرة المحرك 5.5 كيلو واط. بعد المرور عبر مخفض السرعة، هناك عزم دوران كافٍ لدفع منضدة العمل للدوران وتلبية مقاومة طحن شفرة المنشار. يمكنها تحقيق تنظيم السرعة بدون خطوات من 0-65 دورة في الدقيقة (يمكن أيضًا تصميمها وفقًا للعميل) لتحقيق متطلبات السرعة في ظل أوضاع الطحن المختلفة. طالما تم ضمان زيت التشحيم الكافي لجزء منضدة العمل، فلن تكون هناك حاجة إلى الصيانة والإصلاحات في غضون 10 سنوات.
تحتوي منضدة العمل على خزان مياه طحن مدمج، وتوفر مضخة المياه الرافعة بقدرة 250 واط ما يكفي من مياه التبريد المتداولة لعجلة الطحن لرأس الطحن من خلال خط الأنابيب.
2. جزء المشي: يتكون القضيب الدليلي للمشي من مجموعتين من 40 زوجًا من القضبان الدليلية الخطية لتلبية استقامة السفر (كما هو موضح في الشكل 2). يتم تشغيل نقل الطاقة بواسطة محرك 1 كيلو واط لقيادة مخفض السرعة، ويتم تشغيله بواسطة التروس والرفوف لتحقيق المشي. يتم تحقيق التبديل اليدوي والأوتوماتيكي عن طريق القابض. يتم تحقيق سرعة المشي الأوتوماتيكية بواسطة العاكس.
يمكن تعديل جزء المشي عن طريق المفصلة لتحقيق الطحن السطحي لشفرة المنشار بزاوية خلوص جانبية (كما هو موضح في الشكل 4). نطاق تعديل الزاوية هو 0-3 درجة.
3. جزء رأس الطحن: مقسم إلى تغذية رأس الطحن، والمشي برأس الطحن، ودوران رأس الطحن.
3.1. تنقسم تغذية رأس الطحن إلى وضعي تغذية: يدوي وأوتوماتيكي. يتم تشغيل التغذية الأوتوماتيكية بواسطة المحرك المؤازر لتحقيق تغذية موحدة وفقًا لكمية التغذية المحددة؛ يمكن استخدام التغذية اليدوية لضبط كمية التغذية وفقًا لظروف عمل شفرة المنشار المختلفة عند إصلاح شفرة المنشار.
3.2. يتم تحريك رأس الطحن ذهابًا وإيابًا بواسطة التروس والرفوف. يمكن أن تحقق سرعة الحركة تشغيلًا من 0-0.8 م / دقيقة وفقًا للطحن والتلميع.

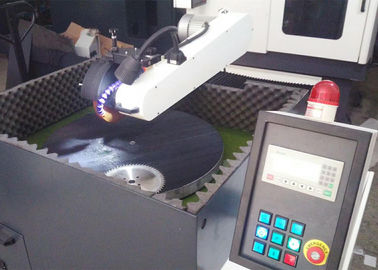

3.3. هناك نوعان من دوران رأس الطحن، عجلة الطحن والحزام الكاشطة. وفقًا لظروف شفرة المنشار المختلفة، يبلغ محرك عجلة الطحن لرأس الطحن 3 كيلو واط، ويتم تشغيل عجلة الطحن بواسطة الحزام للدوران. يبلغ قطر عجلة الطحن 300 مم؛ محرك محرك الحزام المغزلي 5.5 كيلو واط. يتم تحقيق تبديل عجلة الطحن والحزام عن طريق تغيير عجلة الطحن أو الحزام. في الوقت نفسه، توجد عناصر تحكم مختلفة للبدء والإيقاف على لوحة التحكم.
تخصيص
| لا | اسم | بيانات | ملاحظة |
| 1 | نطاق قطر شفرة المنشار | 1000-2200 مم | |
| 2 | نطاق سمك شفرة المنشار | 4-16 مم | |
| 3 | قدرة محرك العمود الرئيسي | 5.5 كيلو واط | |
| 4 | قدرة محرك عجلة الطحن | 3 كيلو واط | |
| 5 | قطر عجلة الطحن | 300 مم | |
| 6 | وضع الطحن | عجلة طحن أو حزام كاشطة | |
| 7 | سرعة الحركة | 0-0.8 م / دقيقة | |
| 8 | نطاق تعديل الزاوية | 0-3 درجة | |
| 9 | خزان مياه مدمج | 250 واط | |
| 10 | مصدر الطاقة | تيار متردد 380 فولت 3 أطوار 50 هرتز |
