| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EF |
| إصدار الشهادات: | NO |
| رقم الموديل: | 2000 ملم |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD25000-35000/set |
| تفاصيل التغليف: | غلاف خشبي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 10 مجموعات شهرياً |
| لقطر شفرة المنشار: | 1000-2000mm | تصلب: | لهب |
|---|---|---|---|
| غاز: | الأكسجين/البروبان | وظيفة: | زيادة صلابة الأسنان المنشار |
| نطاق الصلابة: | HRC30-60 | منشار مادة شفرة: | MNV الصلب |

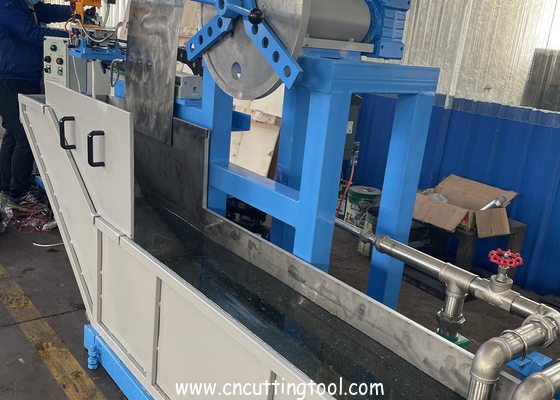

آلة الاشتعال الذاتي وتدوير تصلب اللهب لأسنان شفرات المنشار الكبيرة
مبدأ العمل
يمكن أن تحصل قطعة الشغل على صلابة عالية ومقاومة للتآكل من خلال تصلب سطح التسخين باللهب، وبالتالي تحسين الخصائص الميكانيكية لقطعة الشغل. نظرًا لأن معدل تسخين التبريد باللهب مرتفع جدًا، فإنه ليس من السهل أن تنمو حبيبات الأوستينيت وتتضخم في وقت قصير، لذا فإن درجة حرارة التبريد باللهب أعلى بكثير من التبريد العادي. للحصول على طبقة مقواة أخف، يمكن استخدام سرعة تبريد أسرع، ورفع درجة حرارة التسخين إلى الحد الأعلى أو أخذ الحد الأدنى على العكس. تعتمد صلابة وعمق تصلب التبريد باللهب على نسبة خلط الغاز ووقت التسخين.
عملية العمل

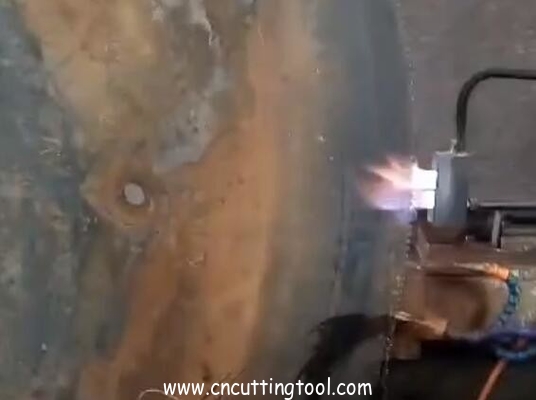

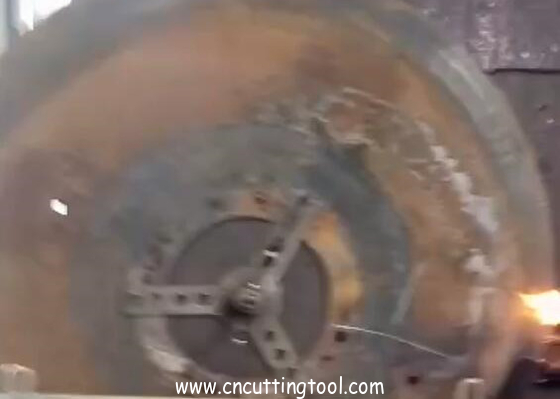

يتم تحويل الأكسجين السائل والبروبان إلى غاز ونقلهما إلى مولد اللهب عن طريق المبخر. يتم تركيب مولد اللهب على سكة متحركة ويضبط موضع مولد اللهب وفقًا لسمك وقطر شفرة المنشار. بعد تحديد الموضع، ابدأ تشغيل العمود الرئيسي لتدوير قطعة الشغل، ثم الاشتعال، وافتح ماء تبريد قطعة الشغل، واضبط اللهب عن طريق ضبط نسبة الغاز الداخلة لمولد اللهب، ولاحظ عمق تسخين قطعة الشغل، وافتح ماء تبريد التبريد بعد الوصول إلى المتطلبات.
التطبيق والميزات

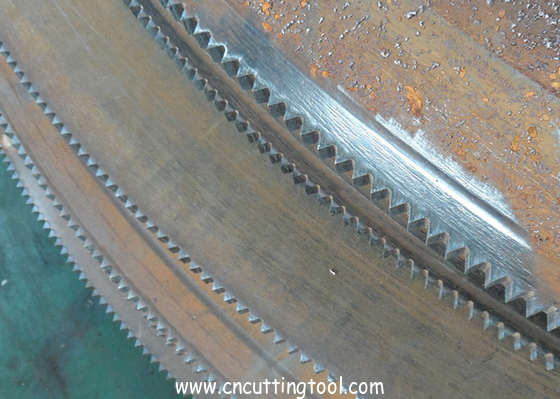

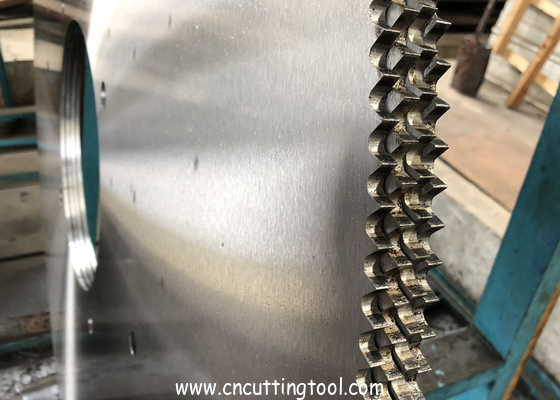

لمعالجة الحرارة لطرف سن شفرة المنشار بأقطار 1000-2000 مم,
السماكة: 8 -16 مم مع تصلب اللهب
هيكل قوي للغاية لعملية طويلة الأمد وخالية من المتاعب مع الحد الأدنى من متطلبات الصيانة بسبب إطار آلة قوي مصنوع كمجموعة ملحومة.
تصميم فريد للشعلة يضمن تسخينًا موثوقًا به لطرف السن إلى البقعة مع رؤية ممتازة لعملية التحويل
تشغيل سريع لشفرة المنشار نظرًا للدورات العالية والسرعات المتقدمة
يمنع بشكل موثوق تصلب سطح تجاويف الأسنان ويضمن نتائج تصلب عالية قابلة للتكرار (متفوقة بشكل كبير على عملية التصلب بالحث)
المواصفات الفنية
| الموديل | EFCH-2000 |
| القطر الخارجي للشفرة (مم) | Ф1000-Ф2000 |
| نطاق الصلابة | HRC30-HRC60 |
| أقصى حجم للشفرة (القطر الخارجي * السماكة) | 2000*15.5 |
| ارتفاع مركز المغزل فوق الأرض (مم) | 1450 |
| ضغط عمل الأكسجين (ميجا باسكال) | 3 |
| ضغط عمل البروبان (ميجا باسكال) | 2.5 |
| ضغط عمل ضاغط الهواء (ميجا باسكال) | 0.3 |
| جهد التشغيل (فولت) | تيار متردد 380 فولت / 50 هرتز 3 مراحل |
| قدرة محرك مركز المغزل (كيلو واط) | 2.0 |
| قدرة محرك العبور (كيلو واط) | 0.75 |
| قدرة المضخة (كيلو واط) | 1.5 |
| إجمالي الطاقة (كيلو واط) | 4.05 |
| الوزن (حوالي) (طن) | 1.6 |
| الحجم (الطول × العرض × الارتفاع) (مم) | 2900*2020*1050 |
ملاحظة: سيتم تعديل البيانات الفنية وفقًا للتصميم النهائي.
نطاق التوريد
| الآلة الرئيسية | 1 مجموعة |
|
مسافة العبور 800 مم ترس محرك العبور والرف |
|
| مولد اللهب (جهاز) | 1 قطعة |
| خزان التبريد | 1 قطعة |
| نابض الماء | 2 مجموعات |
| ضاغط الهواء | 1 مجموعة |

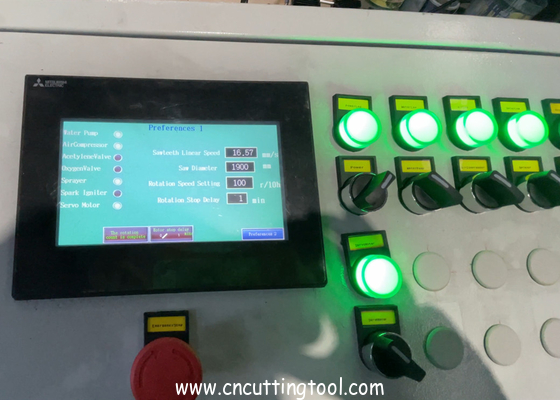

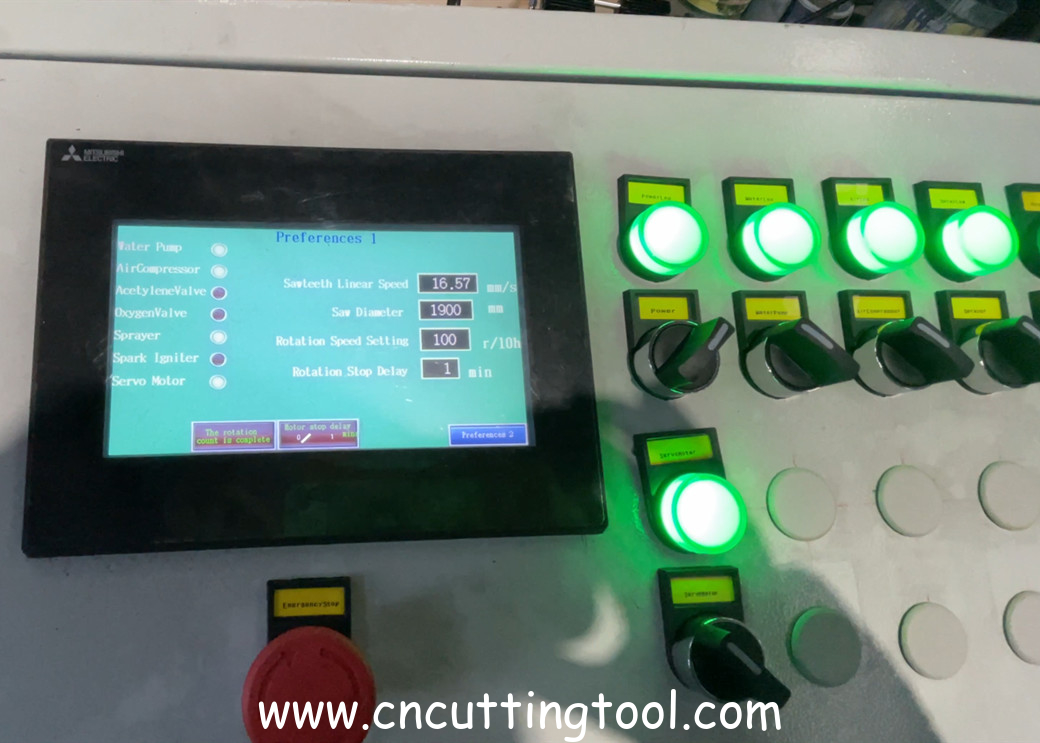

| خزانة التحكم الكهربائية | 1 مجموعة |
