| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EFFEMAX |
| إصدار الشهادات: | No |
| رقم الموديل: | 660 مم*6.3/4.8 |
| الحد الأدنى لكمية: | عشرة قطع |
|---|---|
| الأسعار: | 150-300USD |

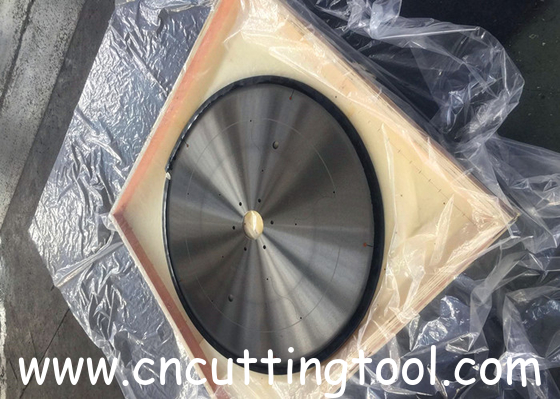

| تفاصيل التغليف: | حالة خشبية صالحة للإبحار |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 100 قطعة في الشهر |
| body material: | 8CrV | carbide tips: | SDV |
|---|---|---|---|
| cutting material: | rail track | teeth number: | 80z |

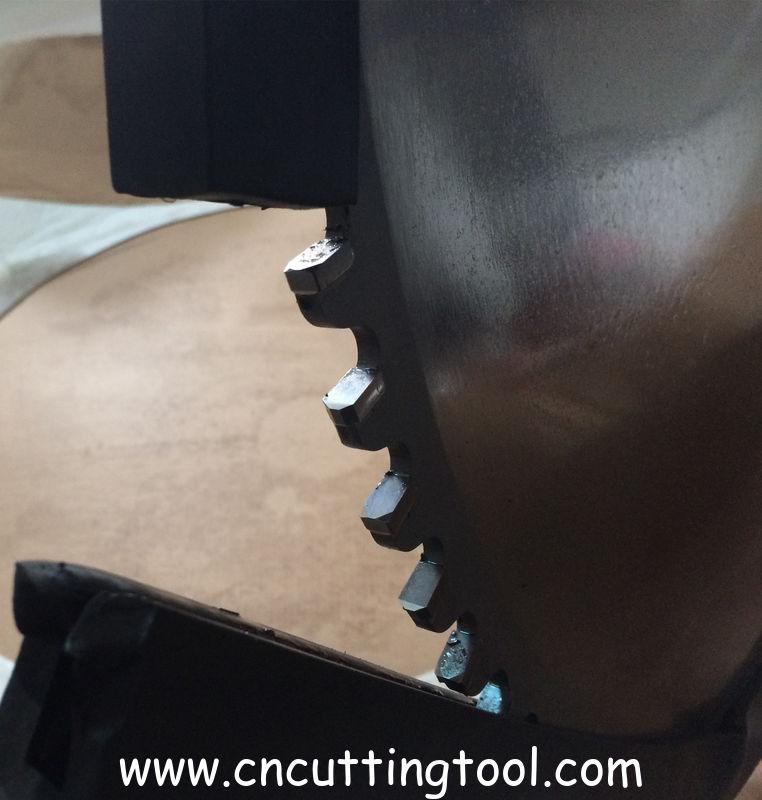

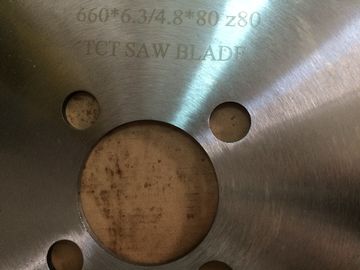

EFFEMAX سكة حديدية ذات رأس كربيد دائرية TCT شفرة 660mm * 6.3 / 4.8 للقطع الدقيقة
شفرة المنشار الدائري الكربيد التنغستن مناسبة للاستخدام في درجة حرارة الغرفة ، مع المنشار القطع المخصص لدعم استخدام شفرة المنشار القطع ، ومواد شفرة المنشار الدائري هي 8CrV ، 75Cr1 ،80CrV2 وغيرها من الفولاذ الأداة السبائك عالية الجودة من خلال المعالجة الحرارية، عمليات التصنيع. لتحقيق خصائص ميكانيكية جيدة، في قطر خارجية شفرة المنشار مع الحرارة الجزيئات الدقيقة أو الجزيئات فائقة الدقة قطاعات الكربيد،ومن ثم من خلال دقة الأسنان VOLLER طحن آلة طحن، وفقا لأجزاء القطع المختلفة، فإنه ينقسم عموما إلى قطع الأنابيب، وقطع صف الأنابيب، وقطع السكك الحديدية، وقطع المعادن غير الحديدية، أنابيب الصلبشفرة المنشار الخفيفة للغاية والتي تقطع بسرعة.
مواصفات شفرة المنشار TCT
هي أدوات طعام من النوع المشترك ، مع أطراف الكربيد المحصنة على عقد الأسنان من جسم الصلب المصنوع من سبائك الصلب. يتم استخدامها في مصنع الحديد والصلب ومصنع أنابيب الصلب ، إلخ.من الفولاذ الكربوني، الفولاذ اللاسيكي، الحديد الزهري، النحاس والألومنيوم، الخ في درجة حرارة طبيعية.
شفرة المنشار الدائرية ذات رأس الكربيد (TCT) المستخدمة في قضبان الفولاذ المستديرة
يتم استخدامه أساسا لقطع قضيب الفولاذ المستديرة في حالة البرد ، يمكن أن يصل قطر القطع إلى φ450mm.كما يمكن استخدامه لقطع السكك الحديدية من درجة حرارة عادية واستخدامها مع أنواع مختلفة من آلات القطع في الداخل والخارج.
الوحدة: ملم
| قطرها | حفرة | قطر ثقب الدبوس | مادة PCD من ثقوب الدبوس | الحركات | عرض القطع | عدد الأسنان |
| φ540 | φ60 | φ22 | φ120 | 5.0 | 6.5 | 60,80 |
| φ830 | φ100 | φ25 | φ200 | 5.5 | 7.0 | 70,100 |
| φ965 | φ100 | φ30 | φ250 | 6.5 | 8.0 | 50,60 |
| φ1080 | φ100 | φ30 | φ250 | 6.5 | 8.0 | 60,80 |
| φ1250 | φ100 | φ30 | φ250 | 7.0 | 8.5 | 50,80 |
| φ1500 | φ100 | φ30 | φ250 | 8.0 | 9.5 | 50,80 |
شفرة المنشار الدائرية ذات رأس الكربيد (TCT) المستخدمة في أنابيب الفولاذ الخالية من اللحم
يتم استخدامه أساسا لقطع القياس من أنواع مختلفة من الأنابيب في حالة التبريد والتصويب بعد التدحرج الساخن من قبل مصنع أنابيب الصلب السلس.يمكن لشفرة المنشار قطع عدة أنابيب فولاذية في صف واحد في وقت واحديمكن استخدامه مع أنواع مختلفة من آلات القطع في الداخل والخارج.
| قطرها | حفرة | قطر ثقب الدبوس | مادة PCD من ثقوب الدبوس | سمك | عرض القطع | عدد الأسنان |
| φ800 | φ80 | φ25 | φ180 | 5.0 | 6.5 | 80,100 |
| φ1020 | φ100 | φ27 | φ200 | 5.5 | 7.0 | 100,120 |
| φ1120 | φ100 | φ30 | φ250 | 5.5 | 7.0 | 130,150 |
| φ1250 | φ100 | φ30 | φ250 | 5.5 | 7.0 | 150,160 |
| φ1400 | φ100 | φ30 | φ250 | 6.5 | 8.0 | 160,180 |
| φ1680 | φ100 | φ30 | φ250 | 8.0 | 9.5 | 160,180 |
شفرة المنشار الدائرية ذات ذروة الكربيد (TCT) لآلات قطع الأنابيب الفولاذية
يتم تصنيع شفرة المنشار من مادة وعملية خاصة ، ويمكن استخدامها لقطع أنبوب ERW الملحم المستقيم الكبير وأنبوب الفولاذ الخالي من اللحام. يمكن أن يصل قطر القطع إلى φ630mm ،ويمكن أن يصل سمك الأنابيب إلى 50 مملديها العديد من المزايا، مثل جودة القطع الجيدة، توفير الطاقة، والسلامة، والحد من الضوضاء، الخ.هو أداة قطع متقدمة التي يمكن استخدامها مع أنواع مختلفة من أنابيب الصلب محفوفة آلات القطع في الداخل والخارج.
| قطرها | حفرة | قطر ثقب الدبوس | مادة PCD من ثقوب الدبوس | سمك | عرض القطع | عدد الأسنان |
| φ300 | φ50 | φ15 | φ160 | 2.2 | 2.8 | 50,60 |
| φ355 | φ80 | φ18 | φ160 | 2.5 | 3.3 | 64,72 |
| φ380 | φ115 | φ20 | φ200 | 3.0 | 4.0 | 52,70 |
| φ400 | φ115 | φ20 | φ200 | 3.3 | 4.3 | 52,80 |
| φ450 | φ120 | φ20 | φ225 | 3.8 | 4.8 | 60,80 |
| φ500 | φ120 | φ20 | φ250 | 4.0 | 5.0 | 60,80 |
شفرة المنشار الدائرية ذات الطرف الكربوني (TCT) للألومنيوم

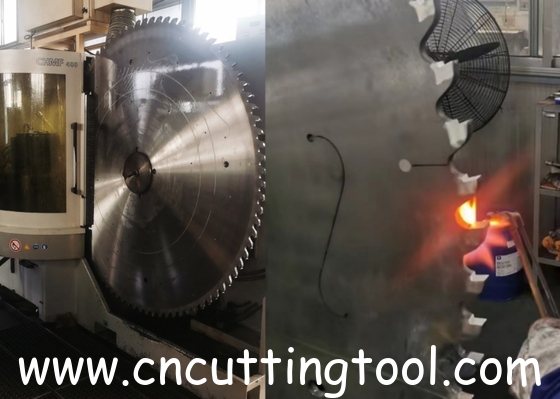

يتم تصنيع قطعة فارغة من شفرة المنشار الدائرية ذات الرأس الكربيدية (TCT) للألومنيوم من الفولاذ الأداة ذات السبائك المنخفضة ذات الجودة العالية ، ويتم تصنيع رأس القطع من كربيد التونغستين من سلسلة K.يتم طحن الأسنان باستخدام آلة طحن CNC التي تنتجها شركة Vollmer في ألمانيا.
A.شفرة المنشار الدائرية ذات ذروة الكربيد (TCT) لمادة العصا
يستخدم أساسا لقطع مواد قضيب الألومنيوم مع أقسام مختلفة لمصنع معالجة الألومنيوم. يمكن أن يصل قطر القطع φ700mm،ويمكن أن يصل سمك قضيب الألومنيوم المسطح إلى 700 مم.
| قطرها | حفرة | قطر ثقب الدبوس | مادة PCD من ثقوب الدبوس | سمك | عرض القطع | عدد الأسنان |
| φ700 | φ80 | φ18 | φ180 | 4.5 | 6.5 | 64,72 |
| φ810 | φ80 | φ20 | φ200 | 5.0 | 7.0 | 60,72 |
| φ1000 | φ100 | φ20 | φ220 | 5.5 | 7.5 | 72,80 |
| φ1200 | φ100 | φ22 | φ250 | 6.5 | 8.5 | 80,100 |
| φ1600 | φ200 | φ25 | φ300 | 8.5 | 10.5 | 72,80 |
| φ1800 | φ240 | φ30 | φ350 | 10.5 | 14.5 | 60,72 |
| φ2000 | φ240 | φ30 | φ350 | 11.0 | 15.0 | 70,100 |
| φ2200 | φ240 | φ30 | φ350 | 11.5 | 15.5 | 90,120 |
B. شفرة المنشار الدائرية ذات الطرف الكربيد (TCT) لقطع الألومنيوم
يستخدم أساسًا لقطع قطع الألومنيوم. ويمكن استخدامه مع أنواع مختلفة من خطوط الإنتاج التي تتجاوز طاقتها 12.5 ألف طن.يمكن أن يصل قطر القطع φ700mm.
| قطرها | حفرة | قطر ثقب الدبوس | مادة PCD من ثقوب الدبوس | سمك | عرض القطع | عدد الأسنان |
| φ350 | φ30 | φ12 | φ80 | 2.2 | 3.2 | 100,120 |
| φ500 | φ32 | φ12 | φ100 | 2.8 | 3.8 | 100,128 |
| φ610 | φ50 | φ15 | φ120 | 4.2 | 5.2 | 90,120 |
| φ800 | φ80 | φ15 | φ150 | 5.5 | 7.0 | 100,120 |
| φ1000 | φ100 | φ18 | φ200 | 6.5 | 8.0 | 120,160 |
| φ1250 | φ100 | φ22 | φ250 | 6.5 | 8.0 | 180,200 |
| φ1400 | φ100 | φ22 | φ250 | 7.0 | 8.5 | 200,220 |
| φ1560 | φ120 | φ25 | φ280 | 8.0 | 9.5 | 220,240 |
| φ1800 | φ150 | φ30 | φ300 | 8.5 | 10.0 | 230,250 |
ملاحظة: يمكن إنتاج شفرات المنشار ذات أحجام خاصة وفقًا لمتطلباتها.
