| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EF |
| إصدار الشهادات: | NO |
| رقم الموديل: | 2000 ملم |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD20000-25000/set |
| تفاصيل التغليف: | غلاف خشبي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 10 مجموعات شهرياً |
| لقطر شفرة المنشار: | 1800-2200 ملم | تصلب: | لهب |
|---|---|---|---|
| غاز: | الأكسجين |

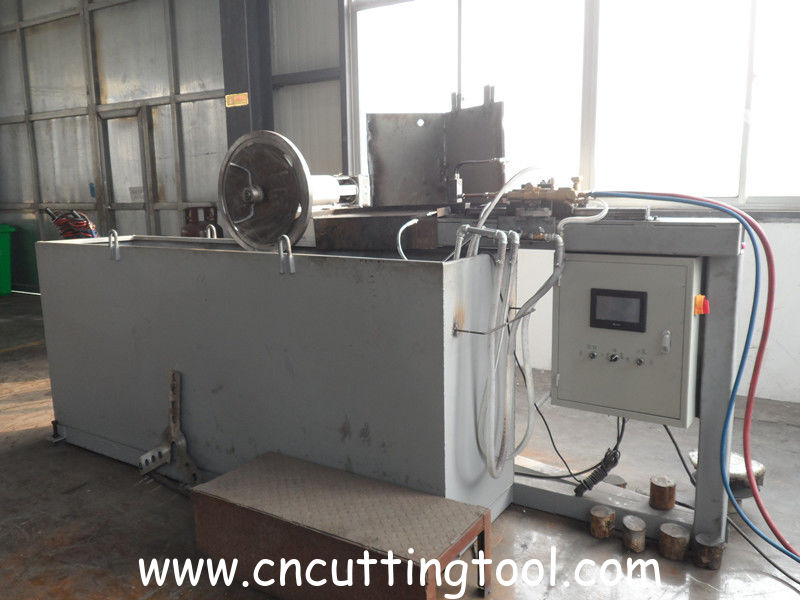

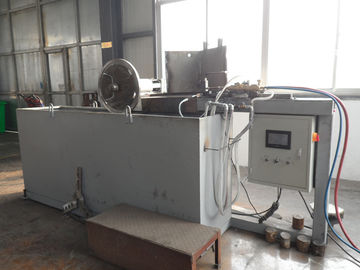

آلة تصليد اللهب لطرف سن شفرة المنشار الدائري بالاحتكاك
مبدأ العمل
يمكن أن تحصل قطعة العمل على صلابة عالية ومقاومة للتآكل من خلال تصليد السطح بالتسخين باللهب، وبالتالي تحسين الخصائص الميكانيكية لقطعة العمل. نظرًا لأن معدل تسخين التبريد باللهب مرتفع جدًا، فإنه ليس من السهل أن تنمو حبيبات الأوستينيت وتتغلظ في وقت قصير، لذا فإن درجة حرارة التبريد باللهب أعلى بكثير من التبريد العادي. للحصول على طبقة مقواة أخف، يمكن استخدام سرعة تبريد أسرع، ورفع درجة حرارة التسخين إلى الحد الأعلى أو خفضها إلى الحد الأدنى على العكس. تعتمد صلابة وعمق التصليد بالتبريد باللهب على نسبة خلط الغاز ووقت التسخين.
عملية العمل

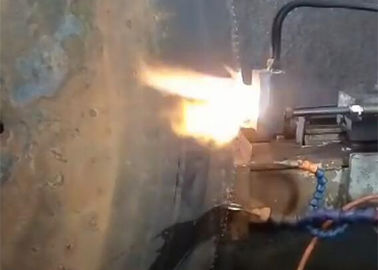

يتم تحويل الأكسجين السائل والبروبان إلى غاز ونقلهما إلى مولد اللهب عن طريق المبخر. يتم تركيب مولد اللهب على سكة متحركة ويضبط موضع مولد اللهب وفقًا لسمك وقطر شفرة المنشار. بعد تحديد الموضع، ابدأ تشغيل العمود الرئيسي لتدوير قطعة العمل، ثم الإشعال، وافتح ماء تبريد قطعة العمل، واضبط اللهب عن طريق ضبط نسبة الغاز الداخلة لمولد اللهب، ولاحظ عمق تسخين قطعة العمل، وافتح ماء تبريد التبريد بعد الوصول إلى المتطلبات.
التطبيق والميزات

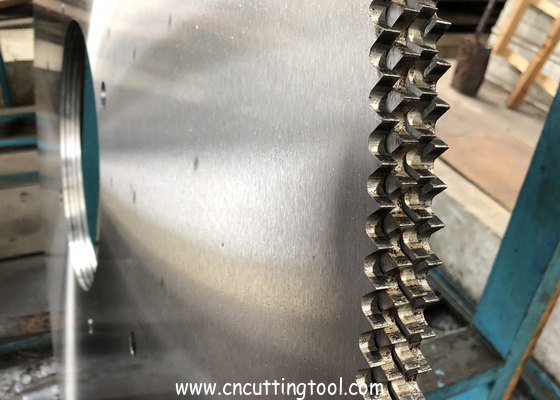

لمعالجة الحرارة لطرف سن شفرة المنشار بأقطار 1000-2000 مم,
السماكة: 8 -16 مم مع تصليد اللهب
هيكل قوي للغاية لعملية طويلة الأمد وخالية من المشاكل مع الحد الأدنى من متطلبات الصيانة بسبب إطار الآلة المتين المصنوع كمجموعة ملحومة.
تصميم فريد للشعلة يضمن تسخينًا موثوقًا به لطرف السن في البقعة مع رؤية ممتازة لعملية التحويل
تشغيل سريع لشفرة المنشار نظرًا للدورات العالية والسرعات المتقدمة
يمنع بشكل موثوق تصليد سطح تجاويف الأسنان ويضمن نتائج تصليد عالية قابلة للتكرار (متفوقة بشكل كبير على عملية التصليد بالحث)
المواصفات الفنية
| الموديل | EFCH-2000 |
| القطر الخارجي للشفرة (مم) | Φ1000-Φ2000 |
| نطاق الصلابة | HRC30-HRC60 |
| أقصى حجم للشفرة (القطر الخارجي * السماكة) | 2000*15.5 |
| ارتفاع مركز المغزل فوق الأرض (مم) | 1450 |
| ضغط عمل الأكسجين (ميجا باسكال) | 3 |
| ضغط عمل البروبان (ميجا باسكال) | 2.5 |
| ضغط عمل ضاغط الهواء (ميجا باسكال) | 0.3 |
| جهد التشغيل (فولت) | تيار متردد 380 فولت / 50 هرتز 3 أطوار |

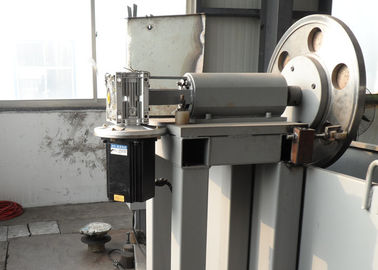

| قدرة محرك مركز المغزل (كيلو واط) | 2.0 |
| قدرة محرك الحركة (كيلو واط) | 0.75 |
| قدرة المضخة (كيلو واط) | 1.5 |
| إجمالي الطاقة (كيلو واط) | 4.05 |
| الوزن (تقريبًا) (طن) | 1.6 |
| الحجم (الطول × العرض × الارتفاع) (مم) | 2900*2020*1050 |
ملاحظة: سيتم تعديل البيانات الفنية وفقًا للتصميم النهائي.
نطاق التوريد
| الآلة الرئيسية | 1 مجموعة |
|
مسافة الحركة 800 مم ترس ورف قيادة الحركة |
|
| مولد اللهب (جهاز) | 1 قطعة |

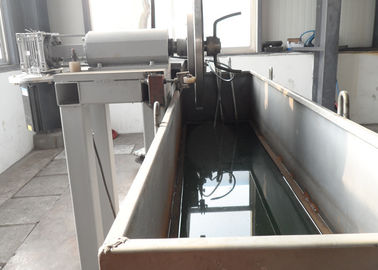

| خزان التبريد | 1 قطعة |
| زنبرك الماء | 2 مجموعات |
| ضاغط الهواء | 1 مجموعة |

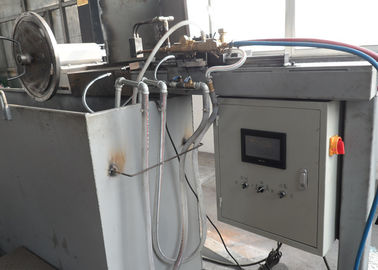

| خزانة التحكم الكهربائية | 1 مجموعة |
