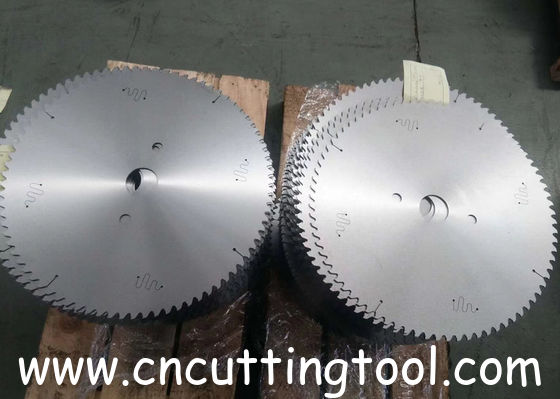

شفرة من الفولاذ المقاوم للصدأ مع طرف كربيد TCT للقطع الصناعي الدقيق
شفرة المنشار الدائري المصنوعة من كربيد التنجستن مناسبة للاستخدام في درجة حرارة الغرفة، مع منشار قطع مخصص يدعم استخدام شفرة المنشار، ومادة شفرة المنشار الدائري هي 8CrV، 75Cr1، 80CrV2 وغيرها من الفولاذ الأدوات السبائكية عالية الجودة من خلال المعالجة الحرارية، وعمليات التصنيع، لتحقيق خصائص ميكانيكية جيدة، في محيط الشفرة الخارجي مع جزيئات دقيقة ملحومة أو قطع كربيد بجزيئات فائقة الدقة، ثم من خلال آلة طحن VOLLMER الدقيقة للأسنان لطحن شكل السن المطلوب، وفقًا لأجزاء القطع المختلفة، يتم تقسيمها بشكل عام إلى قطع أنابيب الصلب، وقطع صفوف أنابيب الصلب، وقطع السكك الحديدية، وقطع قضبان الألومنيوم المستديرة، وقطع مقاطع الألومنيوم، وقطع المعادن غير الحديدية، وشفرة منشار تحديد مقاطع أنابيب الصلب CNC، وشفرة منشار القطع السريع فائقة الرقة وما إلى ذلك.
شفرة منشار دائري بطرف كربيد (TCT) مستخدمة لقضبان الصلب المستديرة
تستخدم بشكل أساسي لقطع قضبان الصلب المستديرة في حالة البرد؛ يمكن أن يصل قطر القطع إلى 450 مم. يمكن استخدامها أيضًا لقطع سكك الصلب في درجة الحرارة العادية واستخدامها مع أنواع مختلفة من آلات القطع في الداخل والخارج.
| القطر |
فتحة المحور |
قطر فتحة الدبوس |
PCD لفتحات الدبوس |
السماكة |
عرض القطع |
عدد الأسنان |
| 540 |
60 |
22 |
120 |
5.0 |
6.5 |
60,80 |
| 830 |
100 |
25 |
200 |
5.5 |
7.0 |
70,100 |
| 965 |
100 |
30 |
250 |
6.5 |
8.0 |
50,60 |
| 1080 |
100 |
30 |
250 |
6.5 |
8.0 |
60,80 |
| 1250 |
100 |
30 |
250 |
7.0 |
8.5 |
50,80 |
| 1500 |
100 |
30 |
250 |
8.0 |
9.5 |
50,80 |
شفرة منشار دائري بطرف كربيد (TCT) مستخدمة لأنابيب الصلب السلسة
تستخدم بشكل أساسي لقطع الأنابيب المختلفة في حالة التبريد والاستقامة بعد الدرفلة الساخنة من قبل مصنع أنابيب الصلب السلسة. يمكن لشفرة المنشار قطع عدة أنابيب فولاذية في صف واحد في كل مرة. يمكن استخدامها مع أنواع مختلفة من آلات القطع في الداخل والخارج.
| القطر |
فتحة المحور |
قطر فتحة الدبوس |
PCD لفتحات الدبوس |
السماكة |
عرض القطع |
عدد الأسنان |
| 800 |
80 |
25 |
180 |
5.0 |
6.5 |
80,100 |
| 1020 |
100 |
27 |
200 |
5.5 |
7.0 |
100,120 |
| 1120 |
100 |
30 |
250 |
5.5 |
7.0 |
130,150 |
| 1250 |
100 |
30 |
250 |
5.5 |
7.0 |
150,160 |
| 1400 |
100 |
30 |
250 |
6.5 |
8.0 |
160,180 |
| 1680 |
100 |
30 |
250 |
8.0 |
9.5 |
160,180 |
شفرة منشار دائري بطرف كربيد (TCT) لآلات قطع تحديد مقاطع أنابيب الصلب
الشفرة مصنوعة من مادة وعملية خاصة، ويمكن استخدامها لقطع أنابيب اللحام المستقيمة ERW الكبيرة وأنابيب الصلب السلسة. يمكن أن يصل قطر القطع إلى φ630 مم، ويمكن أن تصل سماكة الأنابيب إلى 50 مم. تتميز بالعديد من المزايا، مثل جودة القطع الجيدة، وتوفير الطاقة، والسلامة، وتقليل الضوضاء، وما إلى ذلك. إنها أداة قطع متقدمة يمكن استخدامها مع أنواع مختلفة من آلات قطع تحديد مقاطع أنابيب الصلب في الداخل والخارج.
| القطر |
فتحة المحور |
قطر فتحة الدبوس |
PCD لفتحات الدبوس |
السماكة |
عرض القطع |
عدد الأسنان |
| 300 |
50 |
15 |
160 |
2.2 |
2.8 |
50,60 |
| 355 |
80 |
18 |
160 |
2.5 |
3.3 |
64,72 |
| 380 |
115 |
20 |
200 |
3.0 |
4.0 |
52,70 |
| 400 |
115 |
20 |
200 |
3.3 |
4.3 |
52,80 |
| 450 |
120 |
20 |
225 |
3.8 |
4.8 |
60,80 |
| 500 |
120 |
20 |
250 |
4.0 |
5.0 |
60,80 |
شفرة منشار دائري بطرف كربيد (TCT) لمواد القضبان
تستخدم بشكل أساسي لقطع مواد قضبان الألومنيوم ذات المقاطع المختلفة لمصنع معالجة الألومنيوم. يمكن أن يصل قطر القطع إلى 700 مم، ويمكن أن تصل سماكة قضبان الألومنيوم المسطحة إلى 700 مم.
| القطر |
فتحة المحور |
قطر فتحة الدبوس |
PCD لفتحات الدبوس |
السماكة |
عرض القطع |
عدد الأسنان |
| 700 |
80 |
18 |
180 |
4.5 |
6.5 |
64,72 |
| 810 |
80 |
20 |
200 |
5.0 |
7.0 |
60,72 |
| 1000 |
100 |
20 |
220 |
5.5 |
7.5 |
72,80 |
| 1200 |
100 |
22 |
250 |
6.5 |
8.5 |
80,100 |
| 1600 |
200 |
25 |
300 |
8.5 |
10.5 |
72,80 |
| 1800 |
240 |
30 |
350 |
10.5 |
14.5 |
60,72 |
| 2000 |
240 |
30 |
350 |
11.0 |
15.0 |
70,100 |
| 2200 |
240 |
30 |
350 |
11.5 |
15.5 |
90,120 |
