| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EF |
| إصدار الشهادات: | No |
| رقم الموديل: | cnc |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD25000-30000/set |
| تفاصيل التغليف: | غلاف خشبي |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 50 مجموعة في الشهر |
| شفرة المنشار: | الأحرار | شكل الأسنان: | الوزن والعرض والوزن |
|---|---|---|---|
| يتحكم: | السيطرة على CNC | محرك: | محرك سيرفو |
| وظيفة: | تسوية الحافة |

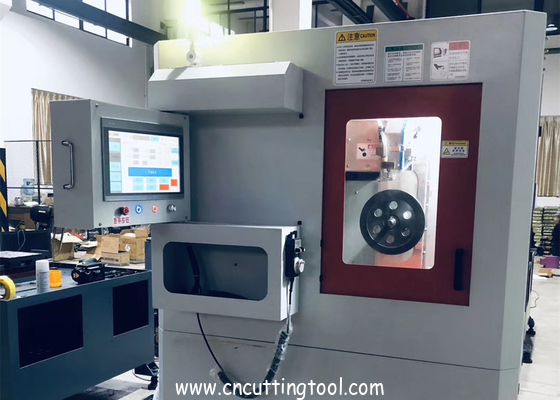

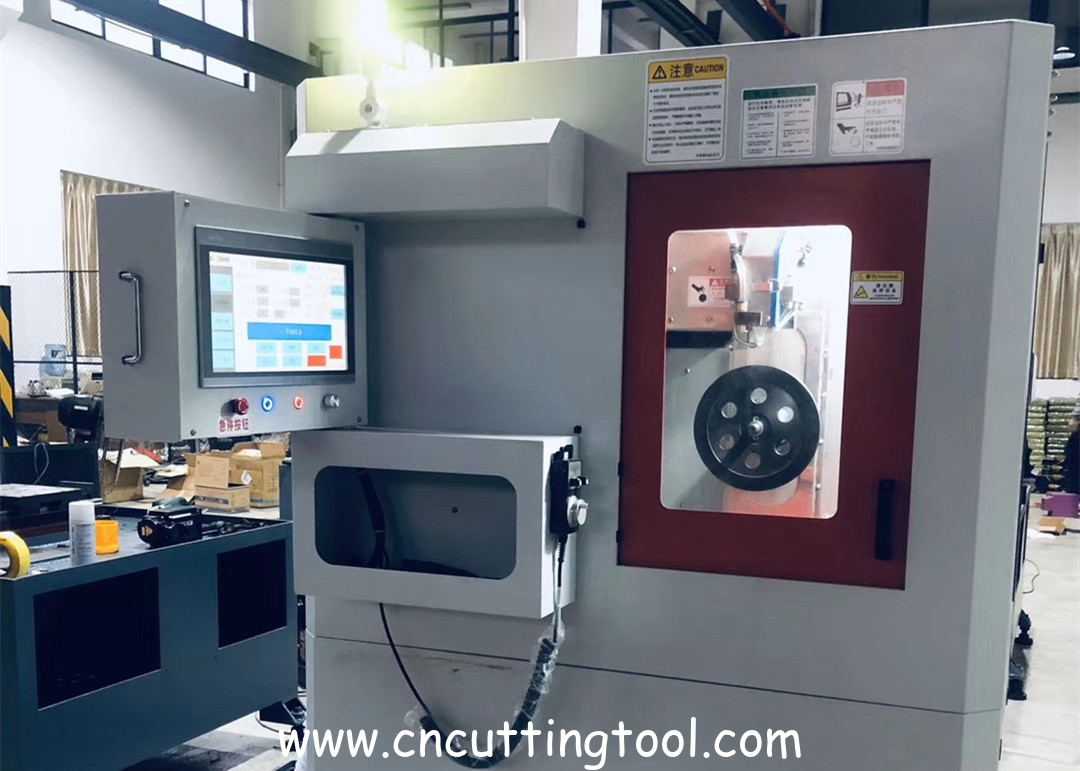

آلة طحن الأسنان الأوتوماتيكية لإصلاح شكل سن شفرة المنشار HSS
حالة الاستخدام
درجة حرارة البيئة: 0 - 45 درجة مئوية، الآلة مستقرة ودقيقة وموثوقة.
الرطوبة النسبية: أقل من أو تساوي 90٪، تعمل الآلة بثبات ودقة وموثوقية.
مصدر الطاقة: 380 فولت تيار متردد (+ / - 10٪)، 50 هرتز.
الميزات
1. التحكم العددي باستخدام الحاسب الآلي في تغذية عجلة الطحن، تشكيل طحن دائرة واحدة، وشطب الحواف اختياري، وتقليل الوقت غير المنتج، وتحقيق تأثير طحن عالي الجودة؛
2. عند طحن قطعة جديدة من نفس المواصفات، ما عليك سوى إدخال عدد الأسنان للبدء بمفتاح واحد؛
3. نظام مزدوج مقاوم للماء لحماية أفضل للمعدات والمرافق والأجهزة وإطالة عمر الخدمة.
4. لا يوجد غبار، ضوضاء منخفضة، كفاءة عالية، سهولة التشغيل، مما يحل مشاكل آلة طحن التروس اليدوية التقليدية، مثل المزيد من الغبار، والضوضاء العالية، والطحن البطيء للتروس، وما إلى ذلك.
5. تعتمد هذه الآلة نظام تشغيل بشاشة تعمل باللمس CNC ذكي بشاشة كبيرة جدًا، وهو مستقر ودائم وسهل التشغيل وسهل الاستخدام.

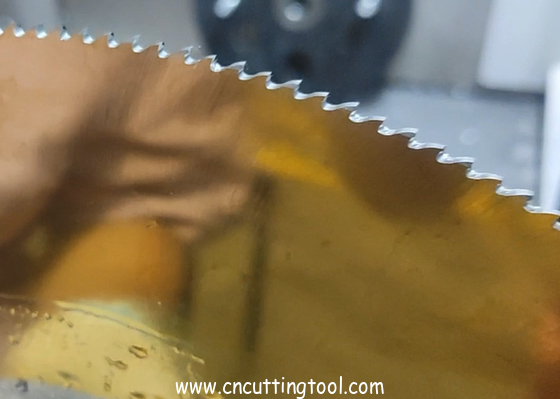

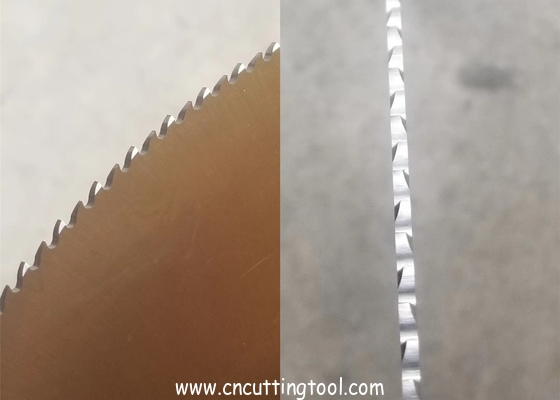

6. إنها مناسبة لطحن وإصلاح أشكال الأسنان الشائعة مثل سن القوس (BW) وسن المثلث (AW) والسن المرتفع والمنخفض (HZ).
7. يمكن تعديل زاوية وعمق شكل السن بشكل تعسفي، وسطح السن أملس بدون احمرار أو تلدين، والمنشار أكثر حدة.
8. يمكن تعديل زاوية الشطب بشكل تعسفي، والتي يمكن أن تلبي الاحتياجات المختلفة للمستخدمين المختلفين وتحل بشكل أساسي مشكلة النشر.
الاستخدام

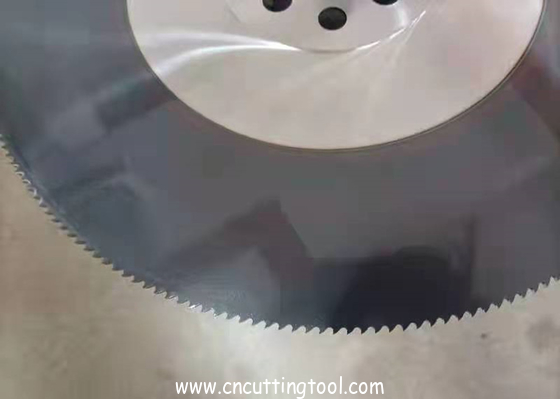

تستخدم آلة طحن الفولاذ عالي السرعة CNC على نطاق واسع في تصنيع وطحن شفرة المنشار المصنوعة من الفولاذ عالي السرعة.
وظيفة الشطب
يتطلب الشطب أن يكون سطح شفرة المنشار نظيفًا وخاليًا من الحطام، وأن تكون شفرة المنشار مسطحة ولها تأرجح صغير.
يتم تعريف السطح المشطوف الأول لشفرة المنشار على أنه السطح A، ويتم تعريف السطح المشطوف الثاني على أنه السطح B.
إذا كان الانحراف الأيسر والأيمن كبيرًا نسبيًا أثناء عملية الشطب، فقم بضبط أصل المحور A.
المعلمات
| قطر شفرة المنشار | 250-600 ملم |
|
سمك شفرة المنشار
|
1-4 ملم |
| نطاق عدد الأسنان | 50-400T |
| سرعة التغذية | 1-160 ملم / ثانية |
|
قطر عجلة الطحن
|
200-250 ملم |
| إجمالي الطاقة | حوالي 6 كيلو واط |
| نوع العجلة | CBN |
| الوزن الإجمالي | 1300 كجم |
| ملف تعريف السن المعالج | AW, BW, HZ |
أجزاء التآكل
| لا | اسم |
| 1 | حامل شفرة المنشار |
| 2 | صامولة قفل شفرة المنشار |
| 3 | أضواء LED |
| 4 | برغي منزلق |
| 5 | دليل السكك الحديدية المنزلقة |
| 6 | محمل بكرة باب الأمان |
| 7 | محمل برغي منزلق |
| 8 | مشابك قفل شفرة المنشار |
| 9 | طوق ثقب داخلي لشفرة المنشار |
| 10 | حلقة إحكام هيكل عمود دوران شفرة المنشار |
| 11 | محمل المغزل الكهربائي |
