| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EFFEMAX |
| إصدار الشهادات: | NO |
| رقم الموديل: | 2200ملم |
| الحد الأدنى لكمية: | 2 قطع |
|---|---|
| الأسعار: | USD800-1000/PC |
| تفاصيل التغليف: | غلاف خشبي |
| وقت التسليم: | 35 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 100 قطعة في الشهر |
| المواد: | 45Mn2V | قطرها: | 2000 مم × 10 مم |
|---|---|---|---|
| مواد القطع: | عوارض مدلفنة على الساخن |

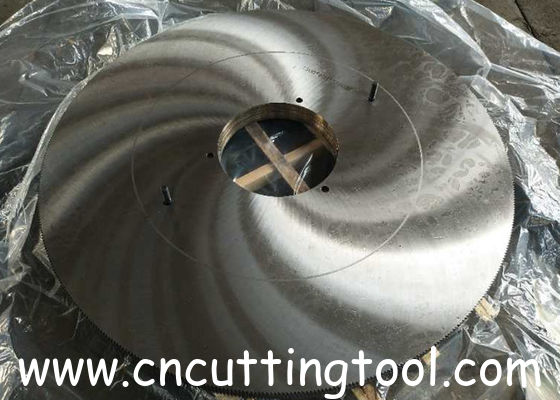

شفرة منشار قطع الفولاذ 45Mn2V مادة أرضية مجوفة مدببة دائرية مقطوعة على الساخن
تُستخدم في آلات النشر الدائرية لقطع مقاطع الفولاذ المدلفن على الساخن، وأنابيب الفولاذ، وقضبان الفولاذ (مربعة، مستديرة، ومسطحة). تشمل مادة قطعة العمل التي يتم قطعها الفولاذ الطري، وسبائك الفولاذ، وفولاذ المحامل، وفولاذ الأدوات، إلخ.
مادة الشفرة: تستخدم فولاذ أدوات عالي الجودة، 45Mn2V، 50Mn2V 65Mn، 51Mn7، 46Mn كمادة لجسم المنشار.
تتميز بخاصية ميكانيكية شاملة جيدة، وصلابة عالية ومقاومة للتآكل عند طرف السن.
صلابة السن 50-55HRC.
أشكال الأسنان/هندسة الأسنان:
سن متأرجح بزاوية 30/30 درجة
سن الذبح
حالة الاستخدام: يجب أن تكون درجة حرارة القطع أعلى من 750 درجة مئوية، و 800 درجة مئوية للفولاذ عالي السبائك. يتطلب ذلك آلة نشر بماء تبريد فوق 3 ميجا باسكال.
تتوفر المناشير الساخنة من 530 مم إلى 2500 مم مع سن الذبح القياسي أو سن V بدون جزء مسطح بالإضافة إلى ملفات تعريف الأسنان المخصصة لتناسب متطلبات العملاء. تتطلب شفرة القطع بالمنشار الساخن تدفقًا وفيرًا من سائل التبريد تحت ضغط عالٍ يتم توجيهه إلى الأسنان لإزالة الحطام من تجاويف الأسنان والحفاظ عليها نظيفة وباردة مع كل دورة منشار.
عادةً، يتم طحن شفرة المنشار الساخن بشكل مسطح مع جوانب متوازية أو طحن مدبب إلى محور للحصول على خلوص جانبي إضافي في قطع المقاطع الكبيرة. سيؤدي أيضًا تقويم وتوتر شفرات المنشار الساخن لكل تطبيق قطع فريد إلى إظهار الجودة المضمنة في كل شفرة جديدة من خلال توفير أداء القطع الذي يمكن قياسه وتقليل تكلفة العمليات بشكل فعال.
يتم تزويد المنشار الساخن بجسم طبيعي أو مقسى ولكن يمكن غالبًا استكماله بسن مقسى بالكهرباء. يتم تقوية الأسنان بالكهرباء عن طريق ملامسة الحافة من خلال قطب كهربائي من الجرافيت الأحمر الساخن بسرعة محكومة وتبريدها لتحقيق حافة قطع مقواة مما يعطي عمرًا أطول للشفرة بشكل كبير بين عمليات إعادة الشحذ.
أنابيب الفولاذ، والمقاطع، والزوايا، والقضبان، والسبائك، والألواح، والمقاطع الهيكلية
| القطر (مم) | فتحة التجويف (مم) | السماكة (مم) | عدد الأسنان |
| 800 | 70/110 | 5/6/8 | 180/280/360/220 |
| 820 | 110 | 4,5 | 228,315 |
| 900 | 110,300 | 5,6 | 180,220 |
| 960 | 110 | 6,7 | 150,208 |
| 1000 | 160,270,300 | 5,6,7 | 180,240,320 |
| 1030 | 300 | 6 | 238 |
| 1100 | 300 | 6 | 198,340 |
| 1200 | 160,300,350 | 6,7,8 | 200,220,276,328 |
| 1300 | 340,360 | 6,9 | 216,340 |
| 1500 | 300,360 | 7,8 | 220,248,276,318 |
| 1600 | 300,480 | 7.5,8,9 | 288,440 |
| 1650 | 400,500 | 9,10 | 350,410 |
| 1700 | 320 | 9,10 | 588 |
| 1800 | 400,550 | 9,10,11,12 | 259,297,370,450,600 |
| 1880 | 240 | 10,11 | 250,300 |
| 2000 | 450 | 10,12 | 300,520,660 |
| 2200 | 400 | 14 | 384,380,580 |
| 2500 | 500 | 15 | 400,580,660 |
