| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EFFEMAX |
| إصدار الشهادات: | NO |
| رقم الموديل: | 1600-2200 ملم |
| الحد الأدنى لكمية: | 2 قطع |
|---|---|
| الأسعار: | USD800-1000/PC |

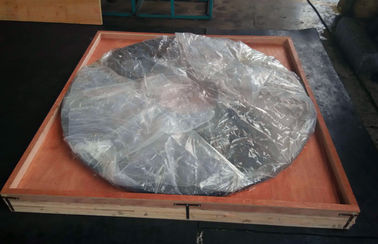

| تفاصيل التغليف: | غلاف خشبي |
| وقت التسليم: | 35 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 100 قطعة في الشهر |
| المواد: | 45Mn2V، 65Mn، 51Mn7 | قطرها: | 2000 مم × 10 مم |
|---|---|---|---|
| مواد القطع: | عوارض مدلفنة على الساخن |

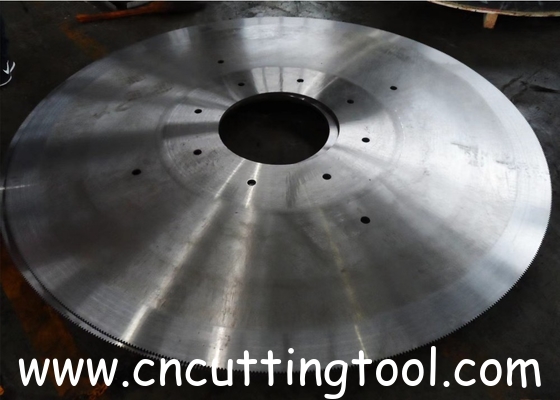

قطع ملف تعريف الفولاذ 51Mn7 على الوجهين بشفرة منشار قطع ساخنة دائرية أرضية
تُستخدم في آلات النشر الدائرية لقطع مقاطع الفولاذ المدلفن على الساخن وأنابيب الفولاذ وقضبان الفولاذ (مربعة ومستديرة ومسطحة). تشمل مادة قطعة العمل التي يتم قطعها الفولاذ الطري والفولاذ السبائكي وفولاذ المحمل وفولاذ الأدوات وما إلى ذلك.
مادة الشفرة: تستخدم فولاذ الأدوات عالي الجودة، 45Mn2V، 50Mn2V 65Mn، 51Mn7، 46Mn كمادة لجسم المنشار.
تتميز بخصائص ميكانيكية شاملة جيدة وصلابة عالية ومقاومة للتآكل عند طرف السن.
صلابة السن 50-55HRC.

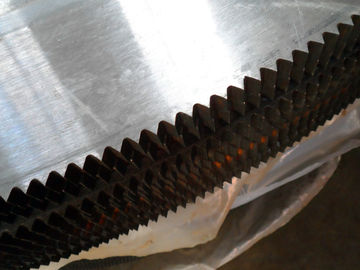

أشكال الأسنان / هندسة الأسنان:
سن بندول 30/30 درجة
سن الذبح
حالة الاستخدام: يجب أن تكون درجة حرارة القطع أعلى من 750 درجة مئوية، و 800 درجة مئوية للفولاذ عالي السبائك. يطلب منشارًا به ماء بارد فوق 3 ميجا باسكال.
تتوفر المناشير الساخنة من 530 مم إلى 2500 مم مع سن الذبح القياسي أو سن V بدون جزء مسطح بالإضافة إلى ملفات تعريف الأسنان المخصصة لتناسب متطلبات العملاء. تتطلب شفرة القطع بالمنشار الساخن تدفقًا وفيرًا من سائل التبريد تحت ضغط عالٍ يتم توجيهه إلى الأسنان لإزالة الحطام بشكل أساسي من تجاويف الأسنان والحفاظ عليها نظيفة وباردة مع كل دورة منشار.

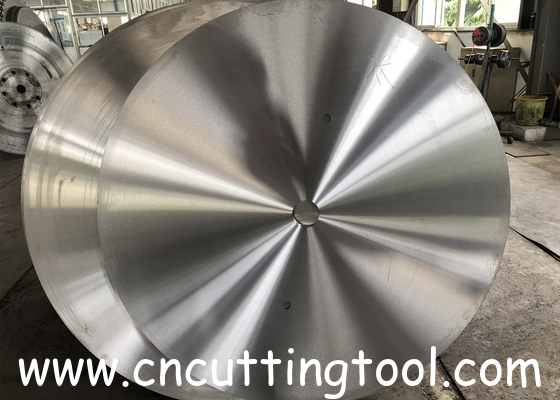

عادةً، يتم طحن شفرة المنشار الساخن بشكل مسطح بسطوح متوازية أو طحن مدبب إلى محور للحصول على خلوص جانبي إضافي في قطع الملفات الشخصية الكبيرة. سيؤدي تقويم وتوتر شفرات المنشار الساخن لكل تطبيق قطع فريد أيضًا إلى إظهار الجودة المضمنة في كل شفرة جديدة من خلال توفير أداء القطع الذي يمكن قياسه وتقليل تكلفة العمليات بشكل فعال.
يتم تزويد المنشار الساخن بجسم طبيعي أو مقسى ولكنه غالبًا ما يمكن استكماله بسن مقسى بالكهرباء. يتم تقوية الأسنان بالكهرباء عن طريق ملامسة الحافة من خلال قطب كهربائي من الجرافيت الأحمر الساخن بسرعة خاضعة للتحكم وتبريدها لتحقيق حافة قطع مقواة مما يعطي عمرًا أطول للشفرة بشكل كبير بين إعادة الشحذ.
أنابيب الفولاذ، الملفات الشخصية، الزوايا، القضبان، السبائك، الألواح، والأقسام الهيكلية
| القطر (مم) | فتحة التجويف (مم) | السماكة (مم) | عدد الأسنان |
| 800 | 70/110 | 5/6/8 | 180/280/360/220 |
| 820 | 110 | 4,5 | 228,315 |
| 900 | 110,300 | 5,6 | 180,220 |
| 960 | 110 | 6,7 | 150,208 |
| 1000 | 160,270,300 | 5,6,7 | 180,240,320 |
| 1030 | 300 | 6 | 238 |
| 1100 | 300 | 6 | 198,340 |
| 1200 | 160,300,350 | 6,7,8 | 200,220,276,328 |
| 1300 | 340,360 | 6,9 | 216,340 |
| 1500 | 300,360 | 7,8 | 220,248,276,318 |
| 1600 | 300,480 | 7.5,8,9 | 288,440 |
| 1650 | 400,500 | 9,10 | 350,410 |
| 1700 | 320 | 9,10 | 588 |
| 1800 | 400,550 | 9,10,11,12 | 259,297,370,450,600 |
| 1880 | 240 | 10,11 | 250,300 |
| 2000 | 450 | 10,12 | 300,520,660 |
| 2200 | 400 | 14 | 384,380,580 |
| 2500 | 500 | 15 | 400,580,660 |
