| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EF |
| إصدار الشهادات: | NO |
| رقم الموديل: | 2000 ملم |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD25000-35000/set |
| تفاصيل التغليف: | غلاف خشبي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 10 مجموعات شهرياً |
| لقطر شفرة المنشار: | 1000-2000mm | تصلب: | لهب |
|---|---|---|---|
| غاز: | الأكسجين/البروبان | وظيفة: | زيادة صلابة الأسنان المنشار |
| نطاق الصلابة: | HRC30-60 | منشار مادة شفرة: | MNV الصلب |

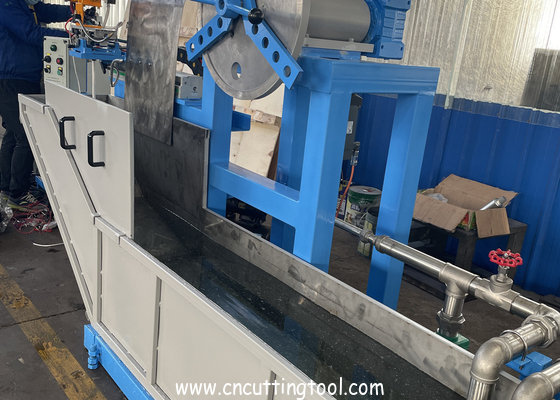

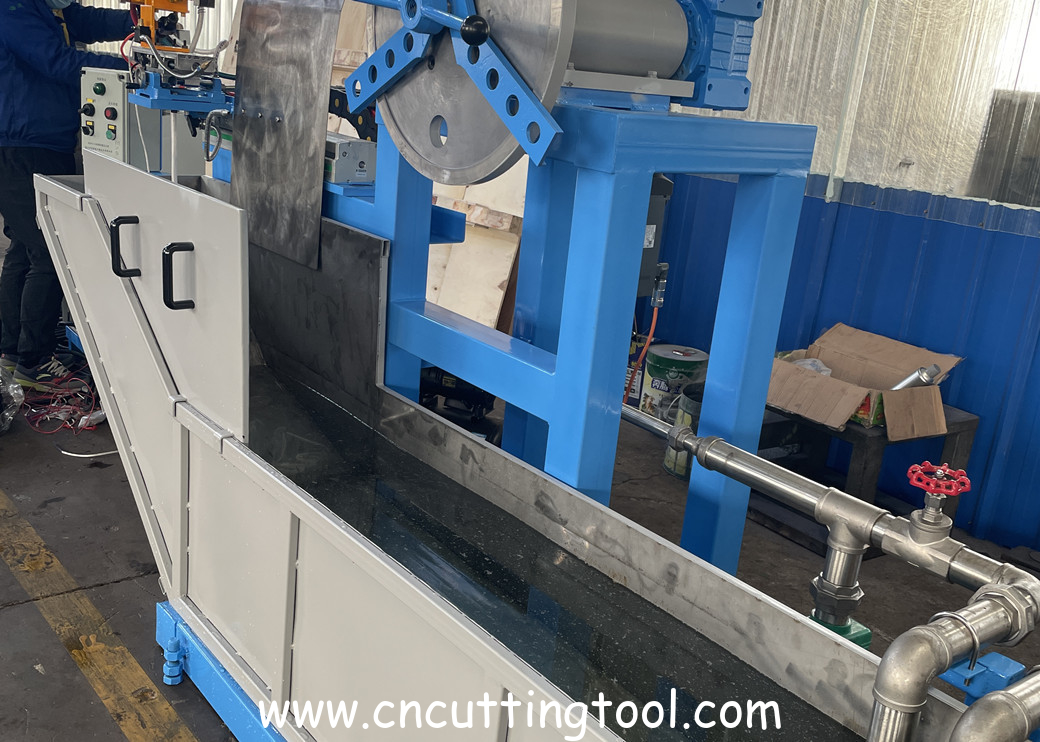

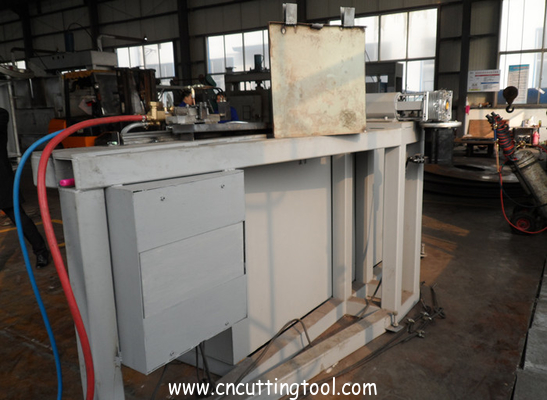

تصميم شعلة مولد لهب تلقائي لآلة تصليد اللهب
مبدأ العمل
يمكن للشغل الحصول على صلابة عالية ومقاومة للتآكل من خلال تصليد سطح التسخين باللهب، مما يحسن الخصائص الميكانيكية للشغل. نظرًا لأن معدل التسخين للتبريد باللهب مرتفع جدًا، فمن غير السهل نمو حبيبات الأوستينيت وتخشينها في وقت قصير، لذا فإن درجة حرارة التبريد باللهب أعلى بكثير من التبريد العادي. للحصول على طبقة متصلدة أخف، يمكن استخدام سرعة تبريد أسرع، ودرجة حرارة التسخين لتأخذ الحد الأعلى أو الحد الأدنى على العكس. تعتمد الصلابة وعمق التصليد للتبريد باللهب على نسبة خلط الغاز ووقت التسخين.
عملية العمل

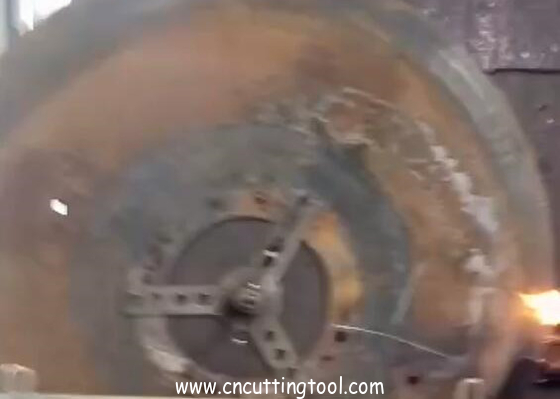

يتم تحويل الأكسجين السائل والبروبان إلى غاز ونقلهما إلى مولد اللهب عن طريق مبخر. يتم تركيب مولد اللهب على سكة متحركة ويتم ضبط موضع مولد اللهب وفقًا لسمك وقطر شفرة المنشار. بعد التموضع، ابدأ تشغيل المحرك الرئيسي لتدوير الشغل، ثم الإشعال، افتح مياه تبريد الشغل، اضبط اللهب عن طريق ضبط نسبة الغاز الداخل إلى مولد اللهب، راقب عمق تسخين الشغل، افتح مياه تبريد التصليد بعد الوصول إلى المتطلبات.
التطبيق والميزات

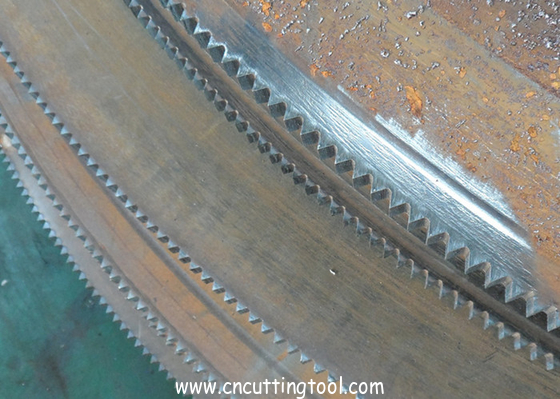

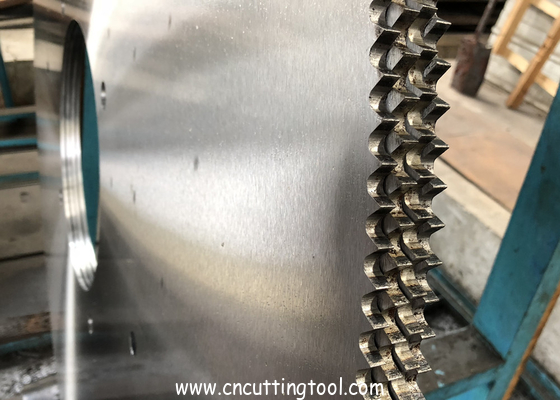

لمعالجة حرارة طرف سن المنشار بقطر 1000-2000 مم،
سمك: 8 -16 مم مع تصليد اللهب

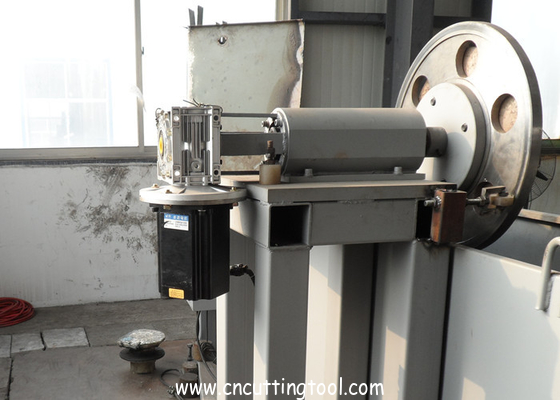

هيكل قوي للغاية لعملية طويلة الأمد وخالية من المتاعب مع متطلبات صيانة دنيا بسبب إطار آلة قوي مصنوع كتجميع ملحوم.
يضمن تصميم الشعلة الفريد تسخينًا موثوقًا لطرف السن في المكان المناسب مع رؤية ممتازة لعملية التحويل.
تشغيل سريع لشفرة المنشار نظرًا للسرعات العالية ودورات التقدم.
يمنع بشكل موثوق التصليد السطحي لأخاديد الأسنان ويضمن نتائج تصليد عالية قابلة للتكرار (أفضل بكثير من عملية التصليد بالحث).
المواصفات الفنية
| الموديل | EFCH-2000 |
| قطر الشفرة الخارجي (مم) | φ1000-φ2000 |
| نطاق الصلابة | HRC30-HRC60 |
| أقصى حجم للشفرة (القطر الخارجي * السمك) | 2000*15.5 |
| ارتفاع مركز المغزل فوق الأرض (مم) | 1450 |
| ضغط عمل الأكسجين (MPa) | 3 |
| ضغط عمل البروبان (MPa) | 2.5 |
| ضغط عمل ضاغط الهواء (MPa) | 0.3 |
| جهد العمل (فولت) | AC 380V/50Hz 3 phase |
| قوة محرك المغزل (كيلو واط) | 2.0 |
| قوة محرك الحركة (كيلو واط) | 0.75 |
| قوة المضخة (كيلو واط) | 1.5 |
| القوة الإجمالية (كيلو واط) | 4.05 |
| الوزن (تقريبًا) (طن) | 1.6 |
| الحجم (طول × عرض × ارتفاع) (مم) | 2900*2020*1050 |
ملاحظة: سيتم تعديل البيانات الفنية وفقًا للتصميم النهائي.
نطاق التوريد
| الآلة الرئيسية | 1 مجموعة |
|
مسافة الحركة 800 مم ترس ومسنن حركة |
|
| مولد اللهب (الجهاز) | 1 قطعة |
| خزان التبريد | 1 قطعة |
| رشاش الماء | 2 مجموعات |
| ضاغط الهواء | 1 مجموعة |
| خزانة التحكم الكهربائية | 1 مجموعة |
