| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EF |
| رقم الموديل: | 219 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | 175000 |
| تفاصيل التغليف: | حزمة صالحة للإبحار |
| وقت التسليم: | ثلاثة أشهر |
| شروط الدفع: | T/T |
| القدرة على العرض: | مجموعة واحدة في ثلاثة أشهر |
| نوع القطع: | شفرة مزدوجة | نموذج: | 219 |
|---|---|---|---|
| سمك القطع القصوى: | 10 ملم | ماكس ديا: | 219mm |

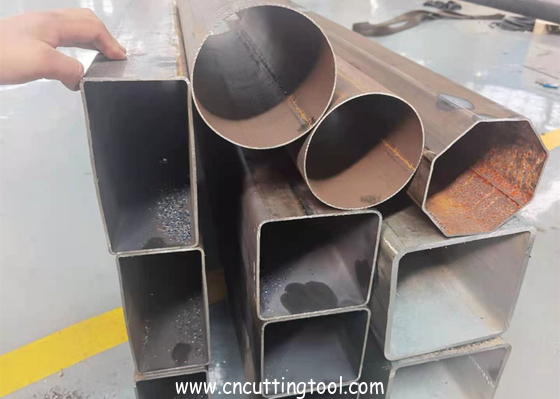

| مواد القطع: | أنبوب دائري ومربع ومستطيل |

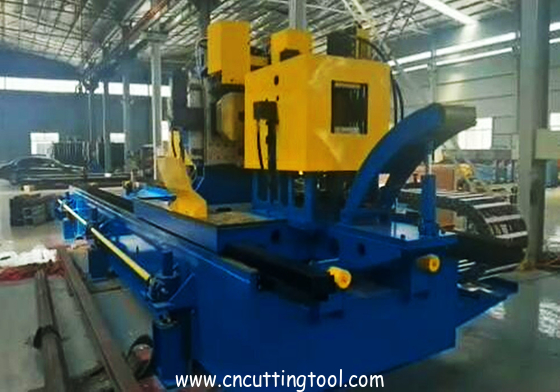

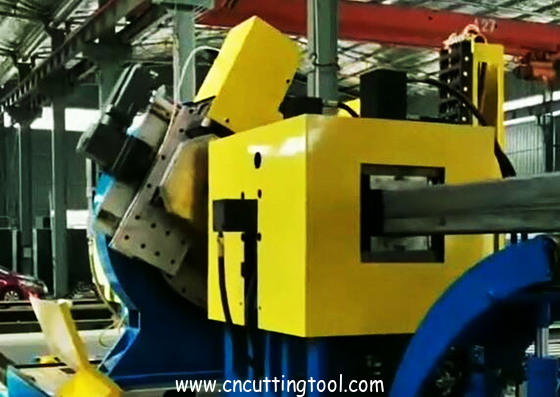

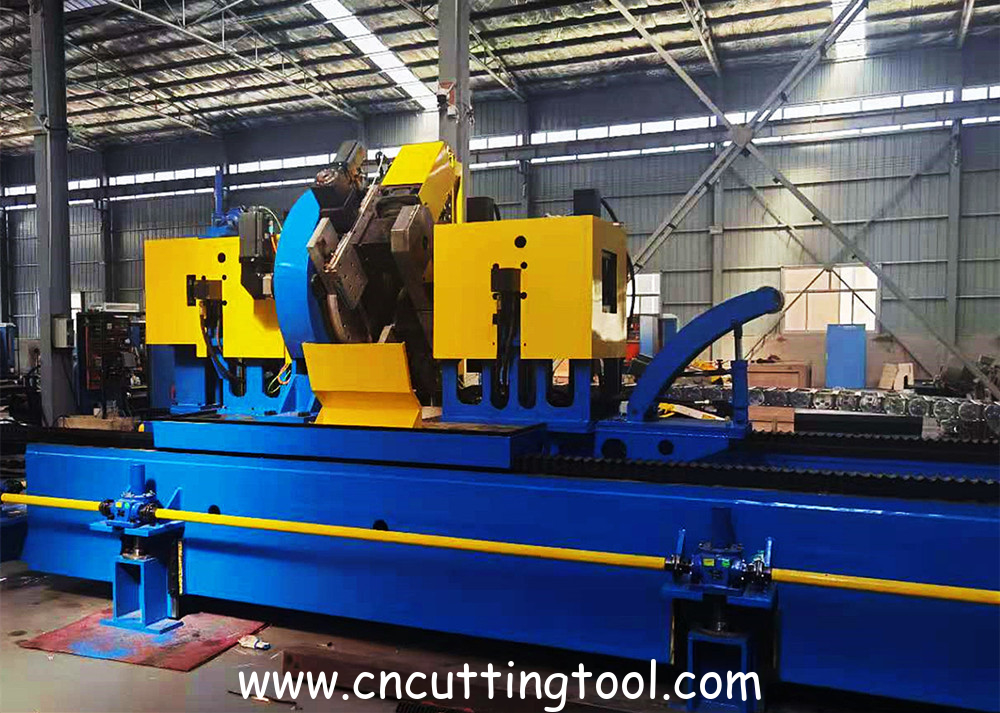

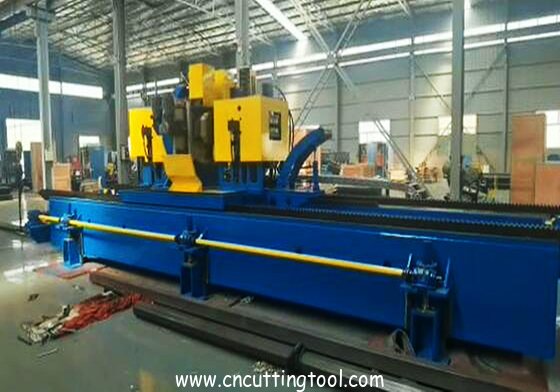

منشار طيران من نوع الطحن، منشار طيران ذو شفرتين، قاطع منشار طيران 219-508 لأنابيب الصلب
طريقة القطع

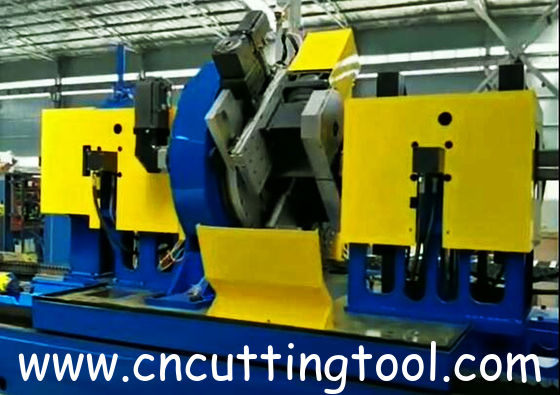

يوجد شفرتا منشار طحن للقطع على طول المحيط الخارجي للأنبوب.
تتكون آلة منشار الطيران ذات الطول الثابت للطحن CNC من جزأين: الهيكل الميكانيكي ونظام التحكم الآلي. يقوم المستخدم بتعيين طول القطع ومعلمات الأنبوب والمعلومات الأخرى على طاولة التشغيل، وتكمل آلة منشار الطيران ذات الطول الثابت للطحن CNC تلقائيًا عملية الدورة الكاملة للتشغيل السريع والتتبع المتزامن والقطع بالتثبيت والعودة السريعة.
مزايا منشار الطحن
توفير شفرات المنشار وتقليل التكاليف: تعمل شفرات المنشار على كلا الجانبين على تمديد جدار الأنبوب إلى القطع لتحقيق قطع جدار الأنبوب المحاكي الذي يحاكي مسار الأنبوب. وبالتالي، يتم تقليل حجم شفرات المنشار المستخدمة بشكل كبير، وسعر شفرات المنشار الصغيرة الحجم أقل من سعر شفرات المنشار الكبيرة ذات طرق القطع التقليدية.
شفرة منشار ذات أطراف كربيدية، تزيد من القوة: يمكنها قطع الأنابيب الملحومة ذات الأضلاع الداخلية والمواد عالية القوة. لديها نطاق تطبيق أوسع وتحسن بشكل كبير من عمر شفرة المنشار. عمر القطع أكثر من ضعف عمر شفرات المنشار العادية.
القطع حسب الطول عبر الإنترنت، جودة مستقرة وكفاءة عالية: وفقًا لنوع أنبوب القطع وقطر الأنبوب وسمك الجدار ومتطلبات سرعة خط الإنتاج وظروف العمل الأخرى، يمكن تصميم حل القطع للمستخدمين من خلال نظام المؤازرة. وبالتالي تحسين كفاءة المعدات واستقرارها، وتوفير تكاليف المواد والوقت.
| منشار الطحن | ||
| مادة القطع | Q195 Q235 SPCC | |
|
نطاق القطع |
أنبوب دائري بحد أقصى 219 مم | السماكة: 2.0-10 مم |
| أنبوب مربع بحد أقصى 150 × 150 مم | ||
| أنبوب مستطيل | ||
| نطاق سرعة الإنتاج | 36-40 م / دقيقة (عندما يكون CTL 6 أمتار، OD140mm، سمك 3.0 مم) | |
| القطع حسب الطول | الحد الأدنى 1500 مم | |
| تفاوت الطول | +-1.5 مم، مطلوب أن لا تتجاوز تقلبات سرعة خط الإنتاج 2٪ | |
| ارتفاع النتوء بعد القطع | الحد الأقصى 0.25 مم | |
| الجهد | تيار متردد 380 فولت، 3 أطوار، 50 هرتز | |
| الجزء الميكانيكي | ||
| طول منشار الطحن | 8600 * 1800 * 1800 مم (يجب أن تسود الرسومات النهائية.) | |
| المحرك | محرك القيادة: 22 كيلو واط | محرك سيرفو |
| محرك القرص الدوار: 3.14 كيلو واط | ||
| محرك القرص الدوار: 3.14 كيلو واط | ||
| محرك التغذية: 1.9 كيلو واط | ||
| محرك التغذية: 1.9 كيلو واط | ||
| محرك شفرة المنشار: 15 كيلو واط | ||
| محرك شفرة المنشار: 15 كيلو واط | ||
| محرك الرفع: 3.3 كيلو واط | ||
| دليل خطي | تايوان HIWIN 65 | |
| جهاز التثبيت | النوع الهيدروليكي | |
| يتم توفير مواصفات ونماذج كتلة المشبك | النهاية المدخلة مدببة لمنع خدش الأنبوب الفولاذي | |
| نظام إمداد الزيت | جهاز التزود بالوقود التلقائي | |
| شفرة المنشار | TCT | |
| علبة تروس العمود | تايوان ليمينغ | |
| رف التروس | تايوان KH | |
| حماية الكابل | سلسلة السحب المحلية | |
| حماية العربة | مع مخازن سلامة العربة في مقدمة وخلف منشار المنشار | |
