| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | effemax |
| رقم الموديل: | شفرة المنشار الاحتكاك |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | 200-800USD/PC |
| تفاصيل التغليف: | غلاف خشبي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 50 قطعة لكل 45 يومًا |
| القطر: | 1000-2400 ملم | مواد القطع: | سبائك وفولاذ متوسط الكربون |
|---|---|---|---|
| منتج القطع: | شعاع H، شعاع I، زاوية فولاذية | سماكة: | 8-14mm |
| مادة الشفرة: | فولفستين كاربيد فولاذ، الفولاذ سبائك | يكتب: | شفرة المنشار، لقطع المواد المختلفة |
| طلب: | قطع المعادن | الاستخدام: | قطع المعادن |

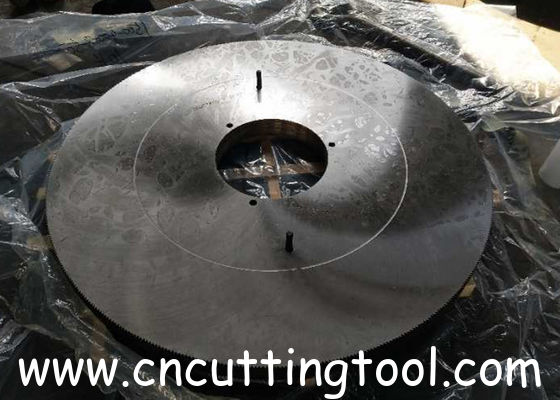

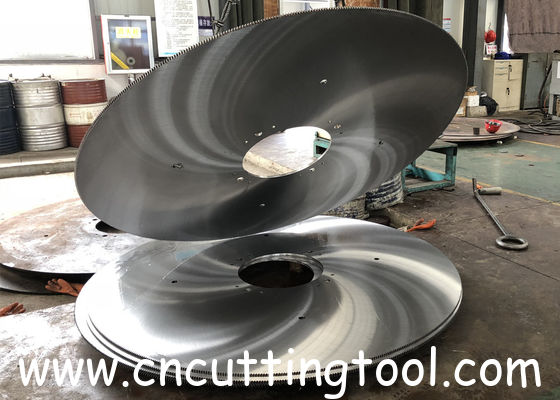

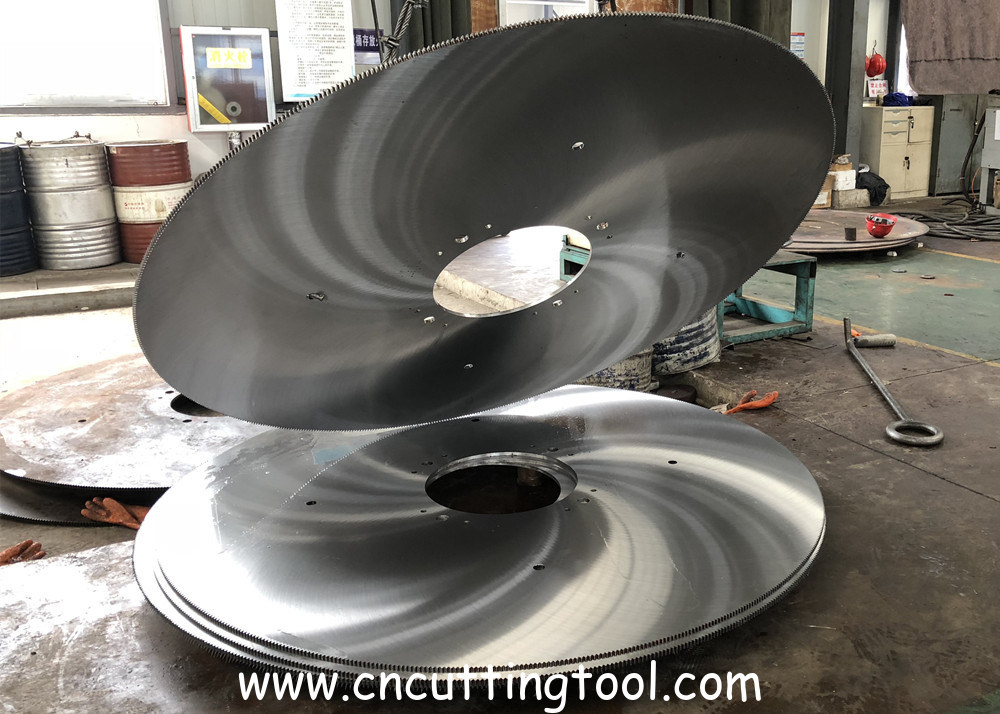

شفرة منشار ساخن دائرية مسطحة ومتوازنة لخط دلفنة الصلب
شفرة المنشار الاحتكاكي مصممة لقطع الفولاذ الكربوني والفولاذ السبائكي بمجموعة متنوعة من الأحجام والأشكال عند سرعات محيطية عالية جدًا ودرجات حرارة للمادة أقل من 250 درجة مئوية. تُستخدم في آلات المناشير الطائرة أو الثابتة لخطوط إنتاج الأنابيب أو لقطع مقاطع الصلب. مُحسّنة لعمر شفرة طويل جدًا ولا تتشقق، متوفرة بأقطار من 1000-2400 مم. السرعة المحيطية العالية تتسبب في ذوبان قطعة العمل ويتم إخراج الصلب الساخن من القطع. على الرغم من أن العملية تضر بجودة القطع، إلا أن معظم التطبيقات تعطي الأولوية لسرعة القطع لتلبية متطلبات الإنتاج بكميات كبيرة.
ظروف الاستخدام: في درجة الحرارة العادية
لقطع رأس ونهاية قضبان الصلب الصغيرة، وقطع قضبان الصلب حسب الطول
لقطع أنابيب ولحام ERW، وأنابيب ولحام عالي التردد، وأنابيب مربعة ومستديرة
لقطع المقاطع المدرفلة على الساخن والمشكلة على البارد، وزوايا الصلب، وقنوات الصلب
الميزات
شفرة المنشار الاحتكاكي أقل من 1000 مم تتميز بصلابة عالية فوق 40HRC، ومقاومة جيدة للتآكل لجسم المنشار، وجودة سطح جيدة بعد القطع، وسرعة قطع عالية.
شفرات المنشار الاحتكاكي فوق 1000 مم مصنوعة من صلابتين، صلابة الجسم وصلابة الأسنان، وتتم معالجة الأسنان بالتقسية باللهب أو بالقطب الكهربائي.
المواصفات
| القطر(مم) | فتحة المركز(مم) | السُمك(مم) | عدد الأسنان |
| 800 | 70،110 | 5،6،7 | 180،280،360،220 |
| 900 | 110،300 | 5،6 | 180،220 |
| 1000 | 120،140،160،300 | 5،6،7 | 240،280،300،320،348 |
| 1100 | 300 | 6 | 198،340 |
| 1200 | 100،160،300 | 6،7،8 | 220،276،400 |
| 1300 | 340،360 | 6،9 | 216،340 |
| 1500 | 180،300،360 | 7،8 | 220،248،276،318 |
| 1600 | 300،480 | 7،8،9 | 248،276،318،410،440 |
| 1650 | 400،500 | 9،10 | 350،410 |
| 1700 | 320 | 9،10 | 588 |
| 1800 | 400،550 | 9،10 | 297،370،600 |
| 2000 | 500 | 10،12 | 275،380،660 |
| 2100 | 500 | 13،14 | 400،600 |
| 2200 | 400 | 14 | 384،380،580 |
| 2500 | 500 | 15 | 400،580،660 |

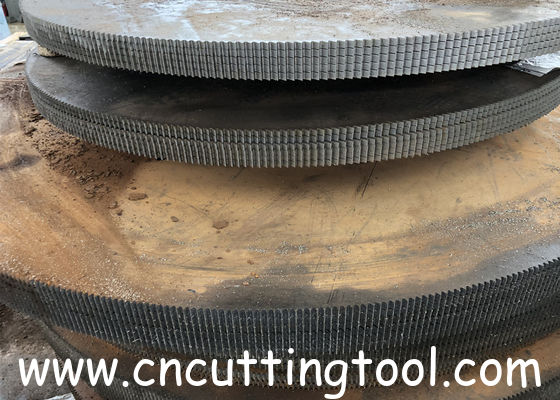

شكل السن
سن الببغاء
مناسب للقطع البارد للأنابيب والمقاطع والعوارض
سن البندول
مناسب للقطع الساخن والبارد للأنابيب والمقاطع والعوارض والمواد الصلبة
أسنان مائلة
مناسب للقطع الساخن والبارد للأنابيب والمقاطع والعوارض والمواد الصلبة
مادة شفرة المنشار
80CrV2، 8CrV، 75Cr1
القطع للمقاطع
تحسين الأداء في التطبيق
أولاً وقبل كل شيء، يتم تحقيق اختيار وتحسين شكل سن شفرة المنشار في تطبيق الإنتاج. يتم التخلص تدريجياً من بعض أشكال الأسنان غير المناسبة، مثل أسنان المجازر، التي كانت تستخدم بشكل أساسي لقطع فولاذ H-beam. في التطبيق الفعلي، وجد أنه بسبب المقطع الكبير ودرجة الحرارة العالية لقطعة القطع، غالبًا ما تعاني شفرة المنشار من انسداد شديد في الأسنان، مما يؤدي إلى انخفاض كفاءة النشر، وزيادة تيار العمل لآلة المنشار، وصعوبة في شحذ شفرة المنشار، وانخفاض الكفاءة. لذلك، بعد البحث والممارسة، وجد أن أسنان البندول والأسنان المتباعدة أكثر ملاءمة لظروف قطع فولاذ H-beam، مع طرف سن حاد وتباعد كبير، مما يحسن كفاءة القطع ويحل أيضًا مشكلة انسداد الأسنان.
ثانياً، فيما يتعلق باختيار المواد، تم استخدام مادة 65Mn في البداية، لأن هذه المادة تحتوي على نسبة عالية من الكربون وقوة قطع عالية، ولكنها سهلة التشقق وتساقط القطع أثناء الاستخدام، مما يؤثر على عمر خدمة شفرة المنشار. لاحقًا، تم استخدام مادة 45Mn2V ذات المتانة الأفضل، مما أدى إلى تحسين مشكلة الشقوق وتساقط القطع بشكل كبير.
ثالثاً، في شحذ شفرة المنشار، لا توجد مشكلة بشكل عام في جزء الشحذ، طالما أنه متوافق مع شكل السن الأصلي، ولكن عند التقسية، انتبه إلى بعض تفاصيل التشغيل، سواء كانت تقسية باللهب أو تقسية بالقطب الكهربائي، انتبه إلى أن نطاق التقسية يقتصر فقط على طرف السن، وليس على جذر السن أو أخدود السن، إذا امتد نطاق التقسية إلى جذر السن أو أخدود السن، فسيؤدي ذلك إلى حدوث تشققات أو فقدان للأسنان عند استخدام شفرة المنشار مرة أخرى.
