| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EFFEMAX |
| إصدار الشهادات: | CE |
| رقم الموديل: | إي2300 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 50000-60000USD/SET |
| تفاصيل التغليف: | صندوق خشبي خالي من التبخير |
| وقت التسليم: | 35 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 10 مجموعة/م |
| القطر الأقصى: | 2300 ملم | الاستخدام: | المتداول والتوتر لقرص الصلب |
|---|---|---|---|
| طلب: | تصنيع شفرة المنشار الماسي |

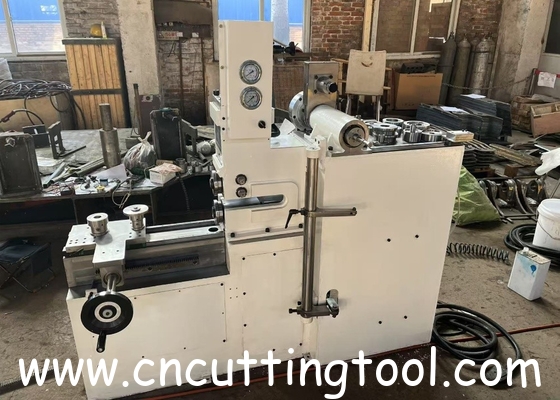

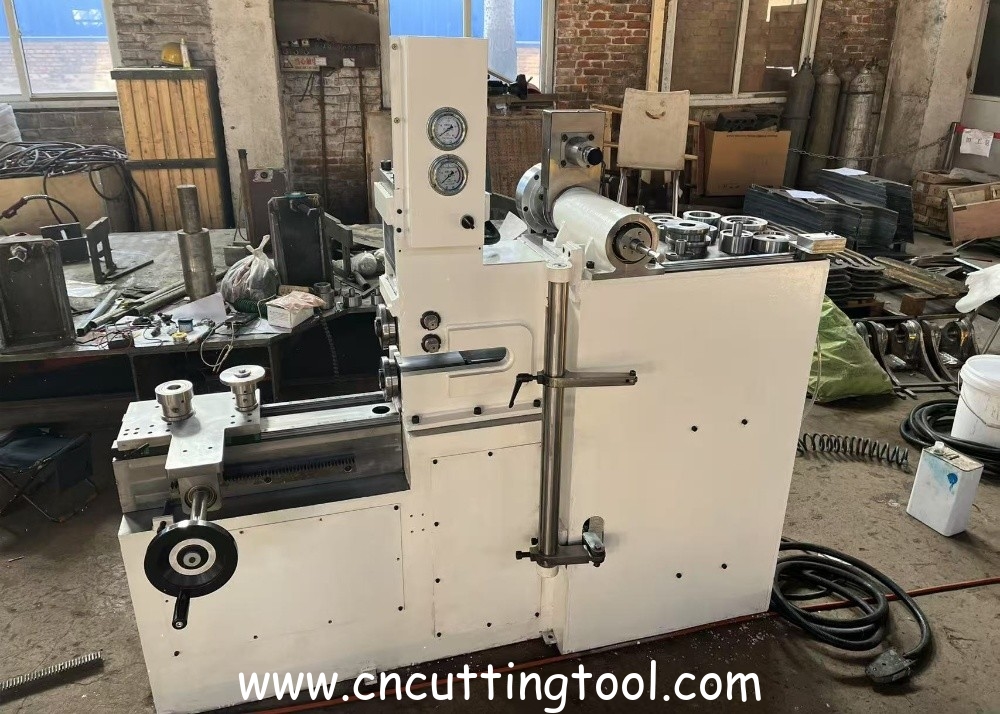

آلة شد وتدوير شفرات المنشار الدائرية، نموذج هيدروليكي
وصف المنتج
آلة شد وتدوير شفرات المنشار هي معدات ضرورية في عملية تصنيع وإعادة تأهيل شفرات المنشار الدائرية. تتكون هذه الآلة من جزأين، التدوير والاختبار، وهي معدات خاصة مدمجة مع تقنية الكمبيوتر، والقياس بالليزر، وتحديد المواقع، والهيدروليكية، وما إلى ذلك، وتتميز بمظهر بسيط وسهولة التشغيل.
تنطبق آلة شد وتدوير شفرات المنشار هذه بشكل أساسي على اختبار انحراف شفرات المنشار الدائرية، واختبار الشد والتصحيح، وتشمل الهيكل الأساسي: قاعدة الآلة، وآلية تطبيق الشد، وجزء التدوير، ودعم تدوير شفرات المنشار الدائرية، وجهاز القياس، والجهاز الإضافي، ونظام اختبار الانحراف، والنظام الهيدروليكي، والنظام الكهربائي.
آلة اختبار الشد والتدوير ضرورية جدًا لشفرات المنشار الدائرية، وتشمل قطع الحجرشفرات المنشار الماسية, شفرات المنشار لقطع المعادنوأيضًاشفرات المنشار TCT.
ولكن نظرًا لأن سمك شفرات المنشار لقطع المعادن أكثر سمكًا من شفرات المنشار الماسية العامة، وأيضًا شفرة المنشار المدببة خاصة في السمك، لذا فإن آلة اختبار الشد الماسية التقليدية غير مناسبة وجيدة بما فيه الكفاية في أعمال الاختبار اليومية، ثم نقوم بتطوير آلة اختبار الشد والتدوير المحددة لشفرات قطع المعادن هذه.
الميزة
نطاق قطر كبير من 1000 مم إلى 2500 مم
يجب تصميم نطاق السماكة حسب الطلب، ويمكن أن يصل إلى 16 مم أو أكثر سمكًا
يمكن لرأس التدوير أن يتأرجح ويضبط الموضع حسب حالة الشفرة.
قياس الليزر بدقة عالية تصل إلى 0.01 مم

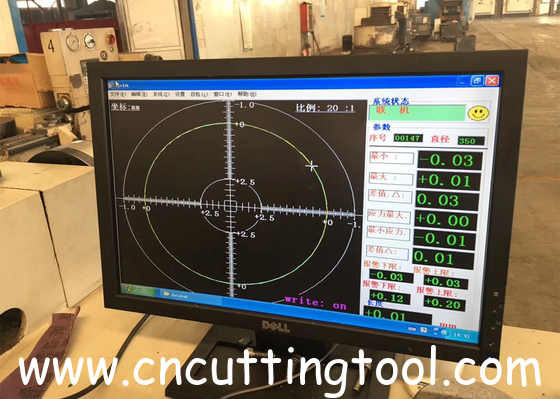

تظهر قيم الشد والانحراف بشكل مرئي
يعرض القرص الضغط، وهو قابل للتعديل

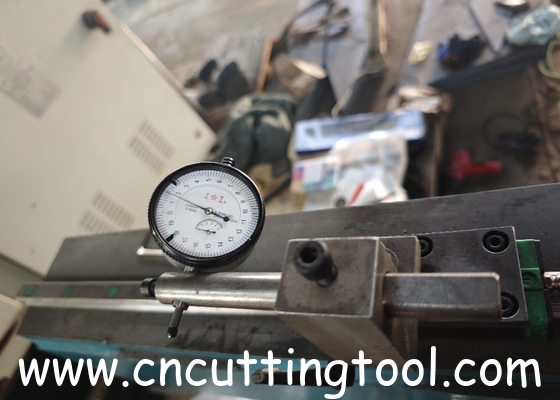

الكشف عن الدوائر المتحدة بمساعدة الميكرومتر

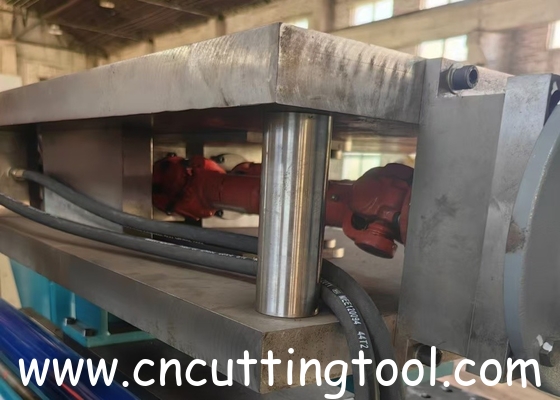

نظام هيدروليكي بالكامل، بدون مكونات هوائية
القياس المباشر لنقطة الصفر
البرنامج متاح باللغة الإنجليزية
إطار ومكونات صلبة

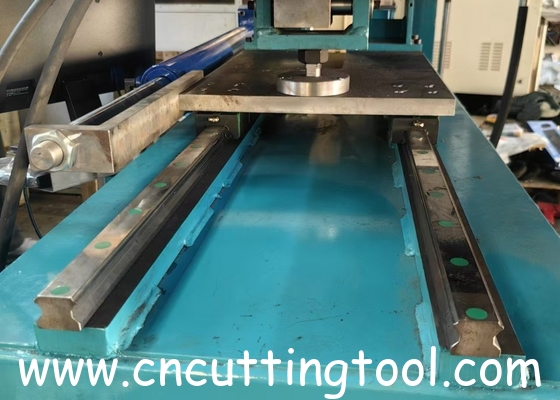

موجهات السكك الحديدية الخطية
مع هذه المزايا، ستكون هذه الآلة يدًا جيدة في إنتاج شفرات المنشار الساخنة وأعمال إعادة التأهيل.
آلة الشد هي معدات قياسية لشفرات المنشار المتطورة، والتي تحل مشكلة اهتزاز قطع شفرات المنشار، وتحل مشكلة ضبط الشد المختلفة بسرعات مختلفة. الهيكل مصنوع من مواد مقواة، وهي صلبة ومتينة، ومصقولة يدويًا.
الوظيفة الرئيسية
اختبار الانحراف لشفرات المنشار والقلوب الفولاذية
اختبار الشد لشفرات المنشار والقلوب الفولاذية
أعمال التدوير لشفرات المنشار والقلوب الفولاذية لضبط الشد
البيانات الفنية
| البيانات الفنية | النوع: E1000 |
| أقصى سمك للاختبار (مم) | 15 |
| أقصى قطر للاختبار (مم) | 1000 |
| أقل قطر للاختبار (مم) | 200 |
| الأبعاد (الطول × العرض × الارتفاع) (مم) | 2210x1380x1500 |
| الوزن (كجم) | 900 |
| أقصى قوة تدوير (KN) | 50 |
| تصنيف الجهد (فولت) | 380/400 |
| التردد (هرتز) | 50/60 |
| الطاقة (KW) | 3.5 |
| شريط توصيل هوائي | 6 |
| البيانات الفنية | النوع: E2000 |
| أقصى سمك للاختبار (مم) | 15 |
| أقصى قطر للاختبار (مم) | 2000 |
| أقل قطر للاختبار (مم) | 200 |
| الأبعاد (الطول × العرض × الارتفاع) (مم) | 2710x1380x1500 |
| الوزن (كجم) | 1100 |
| أقصى قوة تدوير (KN) | 100 |
| تصنيف الجهد (فولت) | 380/400 |
| التردد (هرتز) | 50/60 |
| الطاقة (KW) | 4 |
| شريط توصيل هوائي | 6 |
| البيانات الفنية | النوع: E3000 |
| أقصى سمك للاختبار (مم) | 15 |
| أقصى قطر للاختبار (مم) | 3000 |
| أقل قطر للاختبار (مم) | 800 |
| الأبعاد (الطول × العرض × الارتفاع) (مم) | 4400x1600x1800 |
| الوزن (كجم) | 1700 |
| أقصى قوة تدوير (KN) | 100 |
| تصنيف الجهد (فولت) | 380/400 |
| التردد (هرتز) | 50/60 |
| الطاقة (KW) | 4 |
| شريط توصيل هوائي | 6 |
