| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EFFEMAX |
| إصدار الشهادات: | No |
| رقم الموديل: | منشار ساخن |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | 750-800USD/PC |
| تفاصيل التغليف: | حالة خشبية صالحة للإبحار |
| وقت التسليم: | 35 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500 قطعة/شهر |
| مادة: | 45mn2v | صلابة الأسنان: | 45-56HRC |
|---|---|---|---|
| تشطيب الوجه الجانبي: | أرض مجوفة | مواد القطع: | شعاع H المدرفلة على الساخن |
| القطر: | 1800 مم*14 مم |

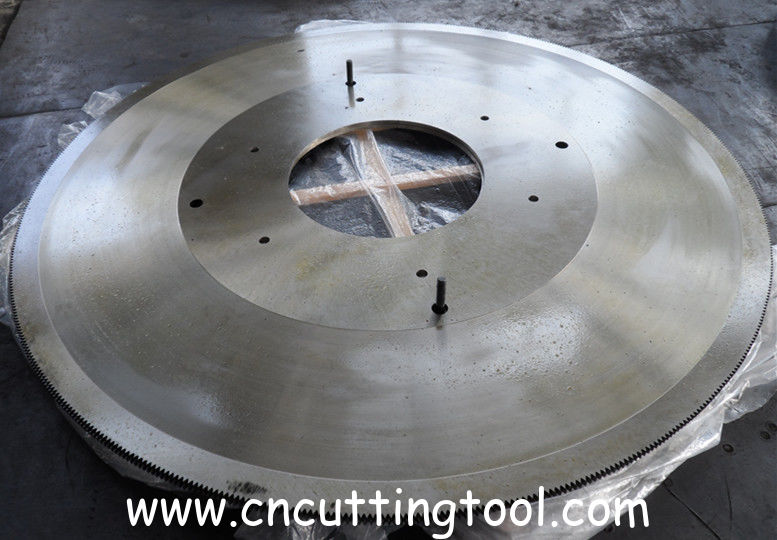

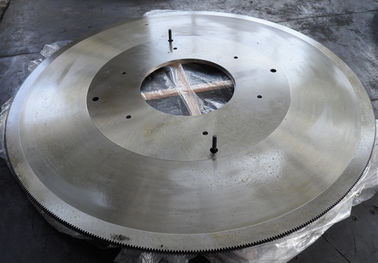

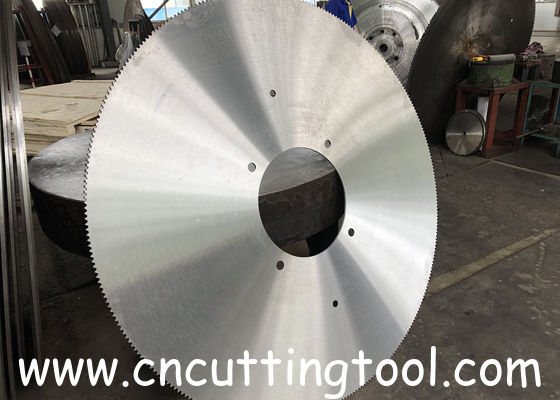

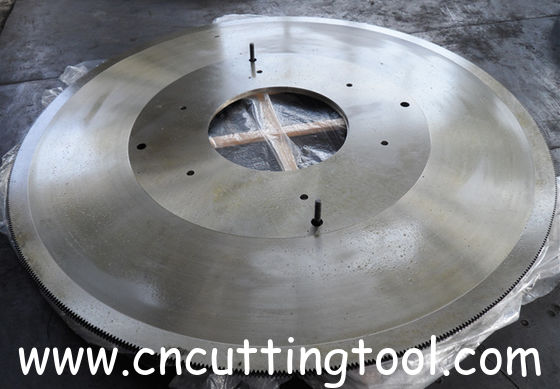

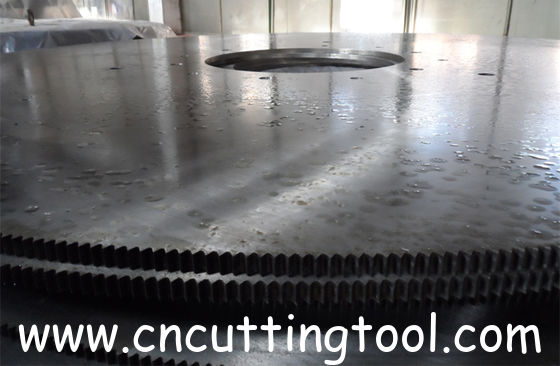

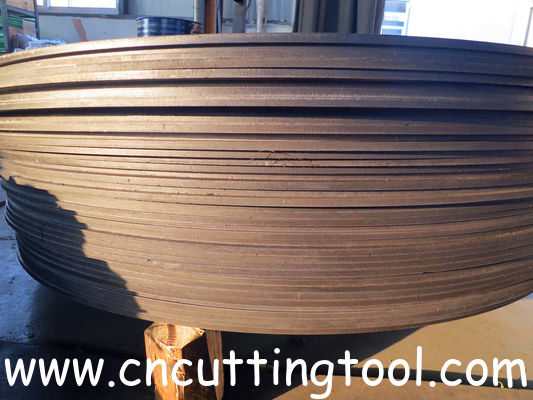

شفرة منشار ساخن مجوفة مطحونة مقاس 1800 مم * 14 مم 45Mn2V لخط القطع الساخن
الوصف
المادة الخام لشفرة المنشار الدائري للقطع الساخن من فولاذ أدوات عالي الجودة، من مؤسسات الصلب المحلية والمستوردة، 45Mn2V، 50Mn2V، 65Mn، 51Mn7، 46Mn كمادة لجسم المنشار، تتميز بخصائص ميكانيكية شاملة جيدة، وصلابة عالية ومقاومة للتآكل عند طرف السن. صلابة السن 50-55HRC،
تستخدم لقطع مقاطع الصلب المدرفلة على الساخن، والكمرات H، وأنابيب الصلب، وقضبان الصلب (المربعة والمستديرة والمسطحة). يجب أن تكون درجة حرارة القطع أعلى من 750 درجة مئوية، و 800 درجة مئوية للصلب عالي السبائك. تتطلب آلة نشر مع مياه تبريد فوق 3 ميجا باسكال.
مادة شفرة المنشار: 65Mn، 45Mn2V، 50Mn2V، 46Mn، 51Mn7

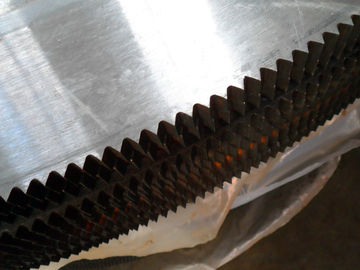

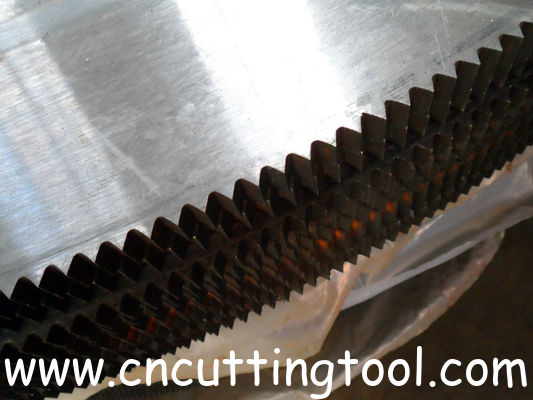

أشكال الأسنان / هندسة الأسنان:
سن بندول بزاوية 30/30 درجة
سن مذبحة
تشطيب الوجه الجانبي:
تشطيب مسطح، تشطيب متوازي
مجوف مطحون: الوجه الجانبي مجوف مطحون، لأقصى خلوص قطع، تقليل تكون النتوءات وجودة قطع عالية.
أداء القطع
تكسير أقل بسبب مادة مرنة جيدة
جودة قطع أفضل واضحة
عمر خدمة أطول
عملية المعالجة

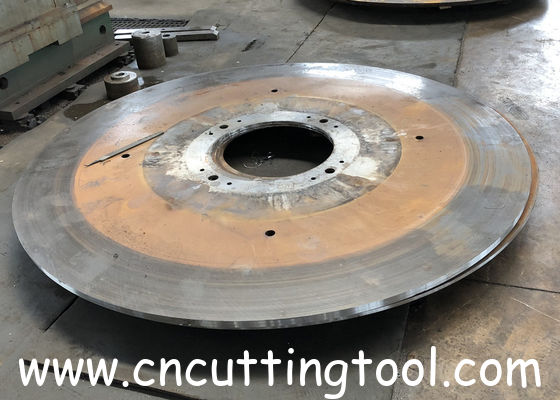

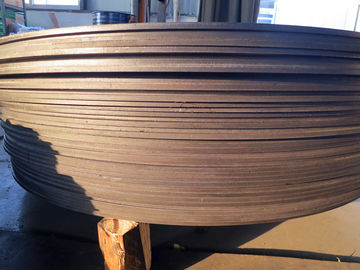

قطع بالليزر للإنتاج الضخم وتحسين جودة شفرة المنشار، مقارنة بطريقة القص والثقب التي تؤدي بسهولة إلى تشققات دقيقة، فإن آلة القطع بالليزر تقلل من هذا الحدوث.
المعالجة الحرارية

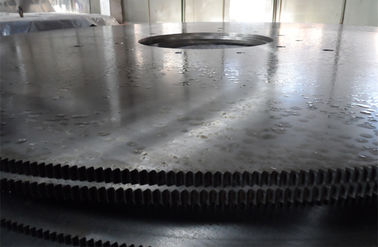

نظام تبريد مستمر لزيادة الصلابة إلى المعيار المطلوب
طحن الأسنان بدقة متسقة، محسّنة لعدم وجود تشققات تقريبًا
آلة اختبار الشد / الدرفلة / الاستقامة
يتم اختبار / درفلة واستقامة كل قطعة من قلب الصلب وشفرة المنشار قبل التسليم بواسطة آلة الاختبار / الدرفلة والاستقامة عالية الدقة المصنوعة داخليًا لدينا والتي تصل دقتها إلى 0.01 مم، وتؤدي عملية الدرفلة والاستقامة المملوكة إلى أعلى دقة وأصغر انحراف جانبي.
مواصفات شفرة المنشار للقطع الساخن
| القطر (مم) | فتحة المحور (مم) | السماكة (مم) | عدد الأسنان |
| 800 | 70/110 | 5/6/8 | 180/280/360/220 |
| 820 | 110 | 4,5 | 228,315 |
| 900 | 110,300 | 5,6 | 180,220 |
| 960 | 110 | 6,7 | 150,208 |
| 1000 | 160,270,300 | 5,6,7 | 180,240,320 |
| 1030 | 300 | 6 | 238 |
| 1100 | 300 | 6 | 198,340 |
| 1200 | 160,300,350 | 6,7,8 | 200,220,276,328 |
| 1300 | 340,360 | 6,9 | 216,340 |
| 1500 | 300,360 | 7,8 | 220,248,276,318 |
| 1600 | 300,480 | 7.5,8,9 | 288,440 |
| 1650 | 400,500 | 9,10 | 350,410 |
| 1700 | 320 | 9,10 | 588 |
| 1800 | 400,550 | 9,10,11,12 | 259,297,370,450,600 |
| 1880 | 240 | 10,11 | 250,300 |
| 2000 | 450 | 10,12 | 300,520,660 |
| 2200 | 400 | 14 | 384,380,580 |
| 2500 | 500 | 15 | 400,580,660 |
