| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | EFFEMAX |
| إصدار الشهادات: | NO |
| رقم الموديل: | 2200ملم |
| الحد الأدنى لكمية: | 2 قطع |
|---|---|
| الأسعار: | USD800-1000/PC |
| تفاصيل التغليف: | غلاف خشبي |
| وقت التسليم: | 35 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 100 قطعة في الشهر |
| مادة: | 45mn2v | القطر: | 2000mmx10mm |
|---|---|---|---|
| مواد القطع: | حزم مدفوقة الساخنة |

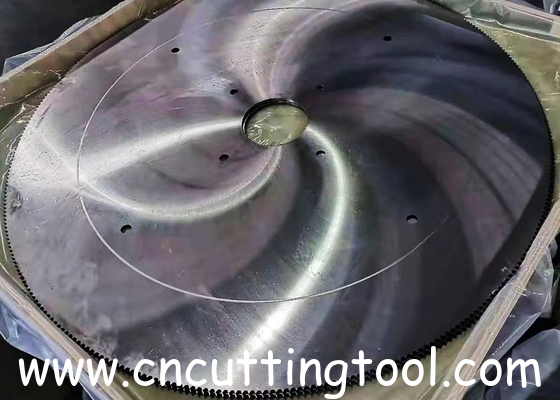

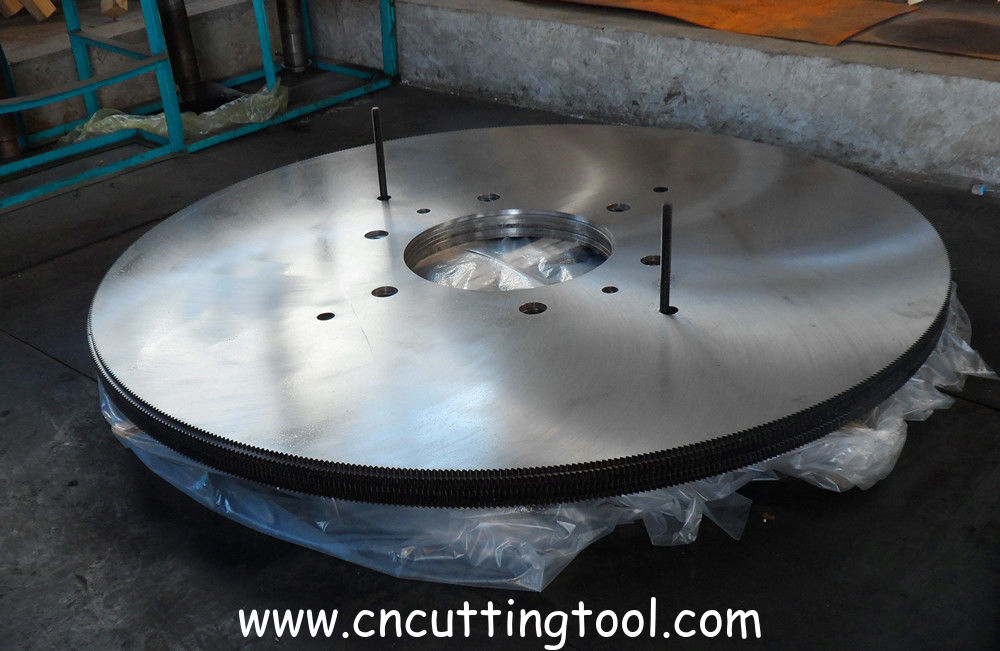

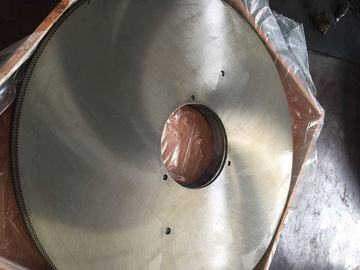

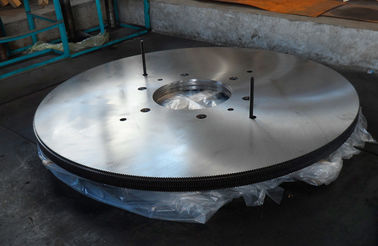

شفرة منشار Effemax 2000 مم × 10 مم ذات حواف مدلفنة على الساخن للقطع الدقيق
تُستخدم في آلات النشر الدائرية لقطع مقاطع الفولاذ المدلفن على الساخن وأنابيب الفولاذ وقضبان الفولاذ (مربعة ومستديرة ومسطحة). تشمل مادة قطعة العمل التي يتم قطعها الفولاذ الطري والفولاذ السبائكي وفولاذ المحمل وفولاذ الأدوات وما إلى ذلك.
مادة الشفرة: تستخدم فولاذ أدوات عالي الجودة، 45Mn2V، 50Mn2V 65Mn، 51Mn7، 46Mn كمادة لجسم المنشار.
تتميز بخاصية ميكانيكية شاملة جيدة، وصلابة عالية ومقاومة للتآكل عند طرف السن.
صلابة السن 50-55HRC.

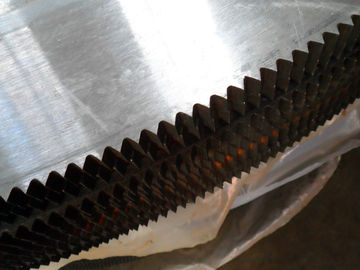

أشكال الأسنان/هندسة الأسنان:
سن متأرجح 30/30 درجة
سن الذبح
حالة الاستخدام: يجب أن تكون درجة حرارة القطع أعلى من 750 درجة مئوية، و 800 درجة مئوية للفولاذ السبائكي العالي. يتطلب ذلك آلة نشر بماء تبريد فوق 3 ميجا باسكال.
تتوفر المناشير الساخنة من 530 مم إلى 2500 مم مع سن الذبح القياسي أو سن V بدون جزء مسطح بالإضافة إلى ملفات تعريف الأسنان المخصصة لتناسب متطلبات العملاء. تتطلب شفرة القطع بالمنشار الساخن تدفقًا وفيرًا من سائل التبريد تحت ضغط عالٍ يتم توجيهه إلى الأسنان لإزالة الحطام من تجاويف الأسنان والحفاظ عليها نظيفة وباردة مع كل دورة منشار.
عادةً، يتم طحن شفرة المنشار الساخن بشكل مسطح مع جوانب متوازية أو يتم طحنها بشكل مخروطي إلى محور للحصول على خلوص جانبي إضافي في قطع الملفات الشخصية الكبيرة. سيؤدي تقويم وتوتر شفرات المنشار الساخن لكل تطبيق قطع فريد أيضًا إلى إظهار الجودة المضمنة في كل شفرة جديدة من خلال توفير أداء القطع الذي يمكن قياسه وتقليل تكلفة العمليات بشكل فعال.
يتم تزويد المنشار الساخن بجسم طبيعي أو مقسى ولكنه غالبًا ما يمكن أن يكتمل بسن مقسى بالكهرباء. يتم تقسية الأسنان بالكهرباء عن طريق ملامسة الحافة من خلال قطب كهربائي من الجرافيت الأحمر الساخن بسرعة خاضعة للتحكم وتبريدها لتحقيق حافة قطع مقواة مما يعطي عمرًا أطول للشفرة بشكل كبير بين إعادة الشحذ.
| القطر (مم) | فتحة التجويف (مم) | السماكة (مم) | عدد الأسنان |
| 800 | 70/110 | 5/6/8 | 180/280/360/220 |
| 820 | 110 | 4,5 | 228,315 |
| 900 | 110,300 | 5,6 | 180,220 |
| 960 | 110 | 6,7 | 150,208 |
| 1000 | 160,270,300 | 5,6,7 | 180,240,320 |
| 1030 | 300 | 6 | 238 |
| 1100 | 300 | 6 | 198,340 |
| 1200 | 160,300,350 | 6,7,8 | 200,220,276,328 |
| 1300 | 340,360 | 6,9 | 216,340 |
| 1500 | 300,360 | 7,8 | 220,248,276,318 |
| 1600 | 300,480 | 7.5,8,9 | 288,440 |
| 1650 | 400,500 | 9,10 | 350,410 |
| 1700 | 320 | 9,10 | 588 |
| 1800 | 400,550 | 9,10,11,12 | 259,297,370,450,600 |
| 1880 | 240 | 10,11 | 250,300 |
| 2000 | 450 | 10,12 | 300,520,660 |
| 2200 | 400 | 14 | 384,380,580 |
| 2500 | 500 | 15 | 400,580,660 |
